Deze modificatie werd uitgevoerd door Plons. Hij heeft de software die in de ATMega8 zit aangepast zodat er op OC1B (pin 16) een 1Mhz blokgolf komt. Deze kan je gebruiken om AVR's met verkeerde Clock-fuses (lees: external clock) te reanimeren. De opgewekte blokgolf moet je dan verbinden met de XTAL1-pin van het target.

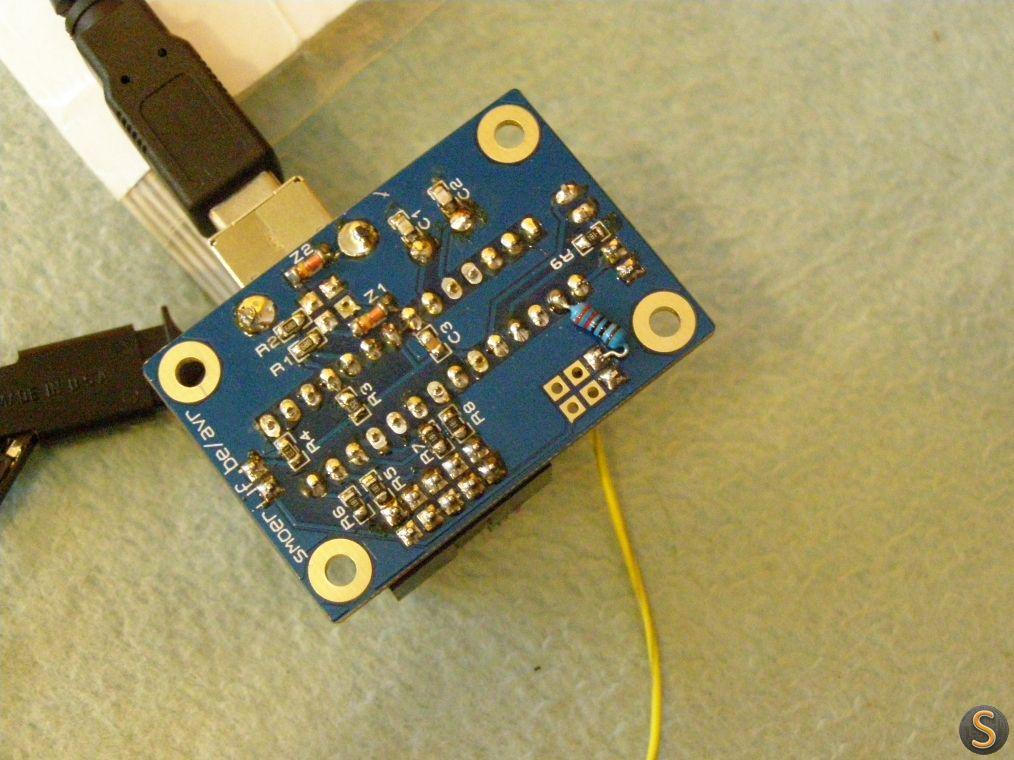

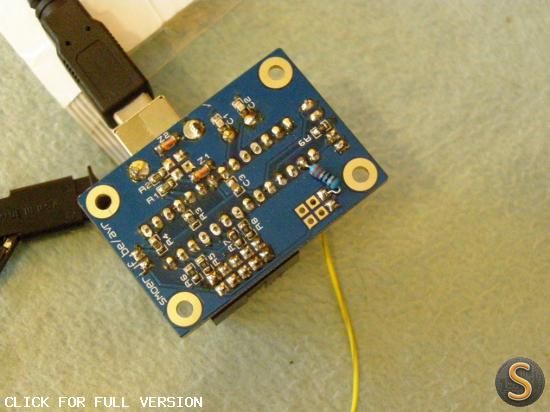

Dicht bij pin 15 zit de 6 pins ISP-connector die je kan misbruiken om de clock naar buiten te brengen.

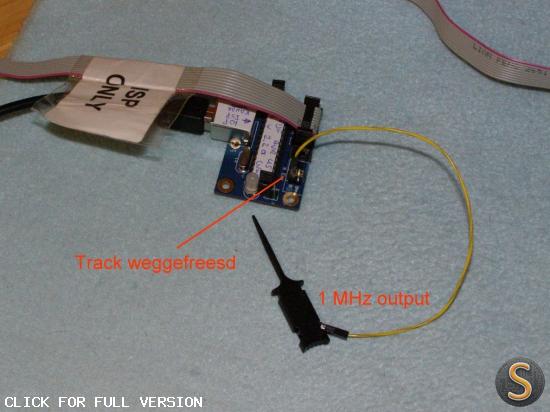

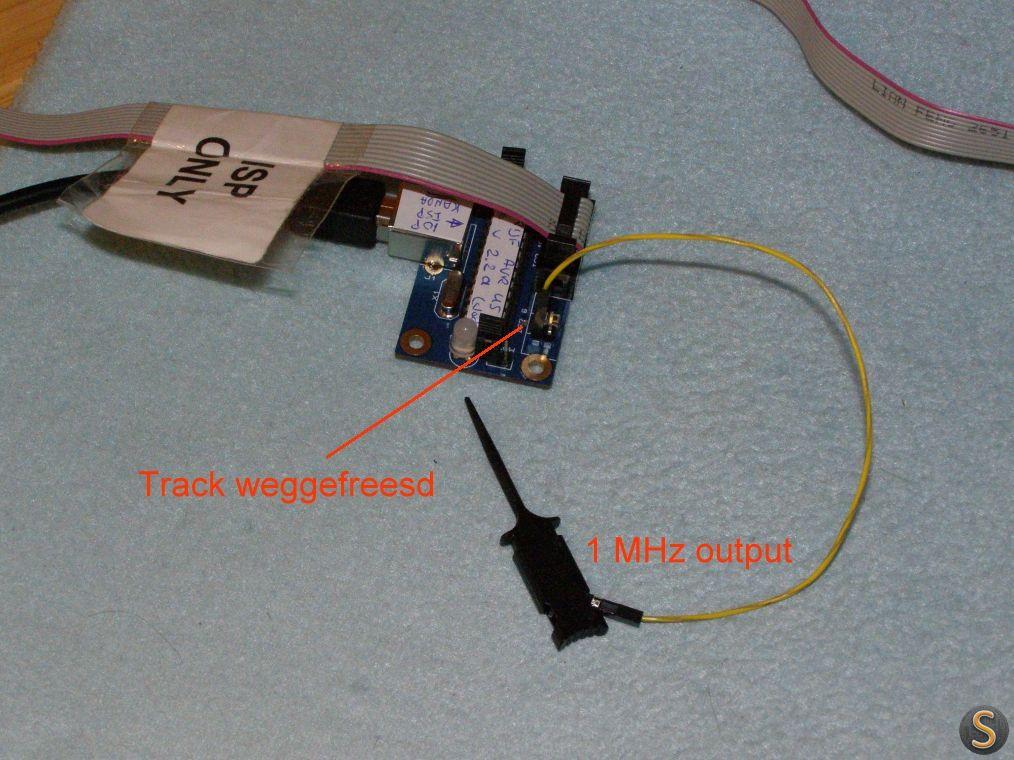

Maar de 6 pins ISP-connector is aangesloten volgens de ATMEL standaard, daarom zul je een track op de print moeten weg frezen/krassen.

Je moet natuurlijk de 1Mhz niet met de 6 pins-connector verbinden. Als je een andere manier hebt om toch een draadje aan pin 16 te krijgen...


Aangepaste software voor de ATMega8: [Download ]
*Om deze in de ATMega8 te krijgen heb je andere programmer nodig.
