Mijn 20V bij 1A schiet voor heel wat dingen te kort: Versterker, motor sturingen enz. Daarom ga ik een iets zwaarder modelletje bouwen: 60V bij 3,5A. Maar omdat een hoge spanning als 60V maar zelden nodig, ga ik via wat relais/FETss transformator wikkelingen bij schakelen naar gelang de uitgangsspanning.
Ik ga 2 transformators gebruiken van 2x12V 150VA. De voeding gaat dus 2 grote standen krijgen: normaal en HV.
- Normaal: 0..15V @ 7A (2 wikkelingen in parallel)

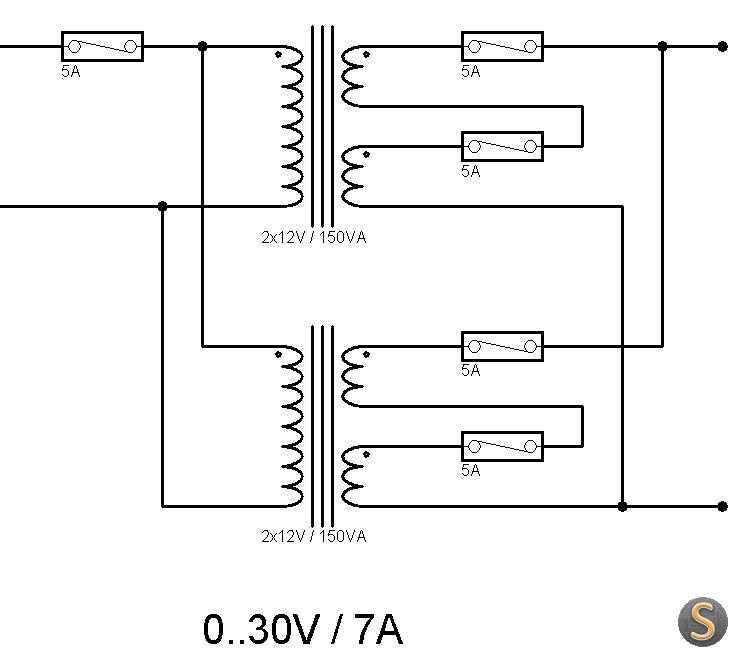

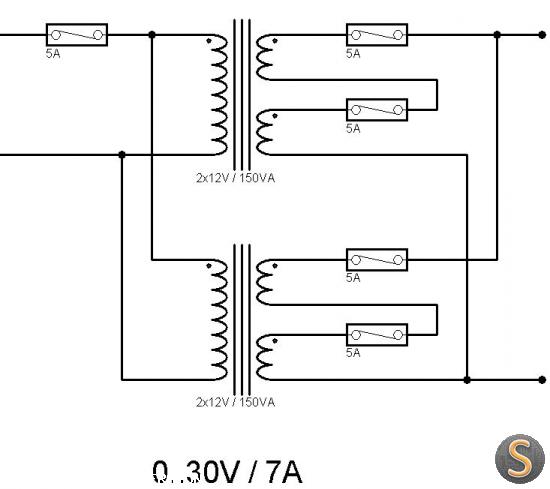

- Normaal: 15..30V @ 7A (serie schakeling van 2 wikkelingen in parallel)
- HV: 30..45V @ 3,5A (3 wikkelingen in serie)

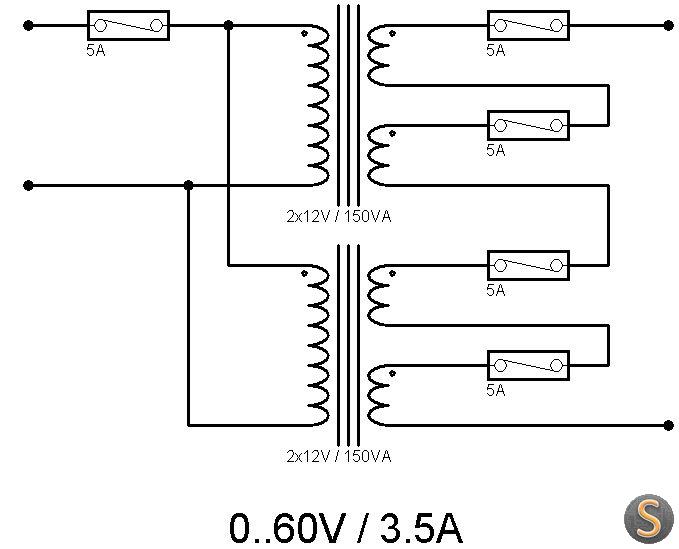

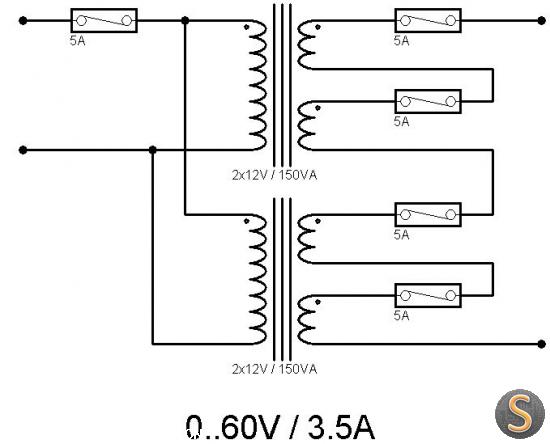

- HV: 45..60V @ 3,5A (4 wikkelingen in serie)
De simpelste en goedkoopste manier om te schakelen tussen de windingen is met een aantal relais. Maar die dingen maken lawaai... Ik moet nog bekijken of ik FETs ga gebruiken. Als ik een zwaar genoeg type neem hoeven deze zelfs niet gekoelt te worden bij een stroom van 7A.
