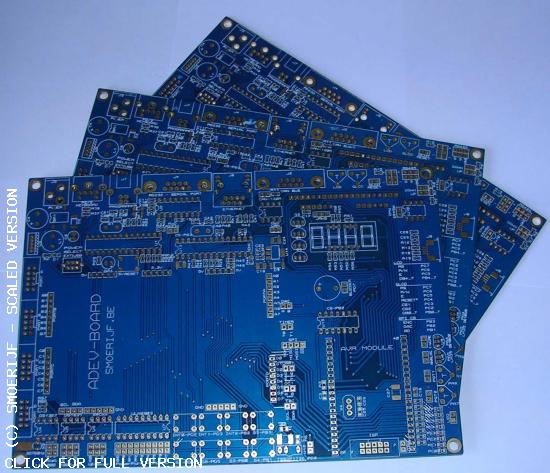

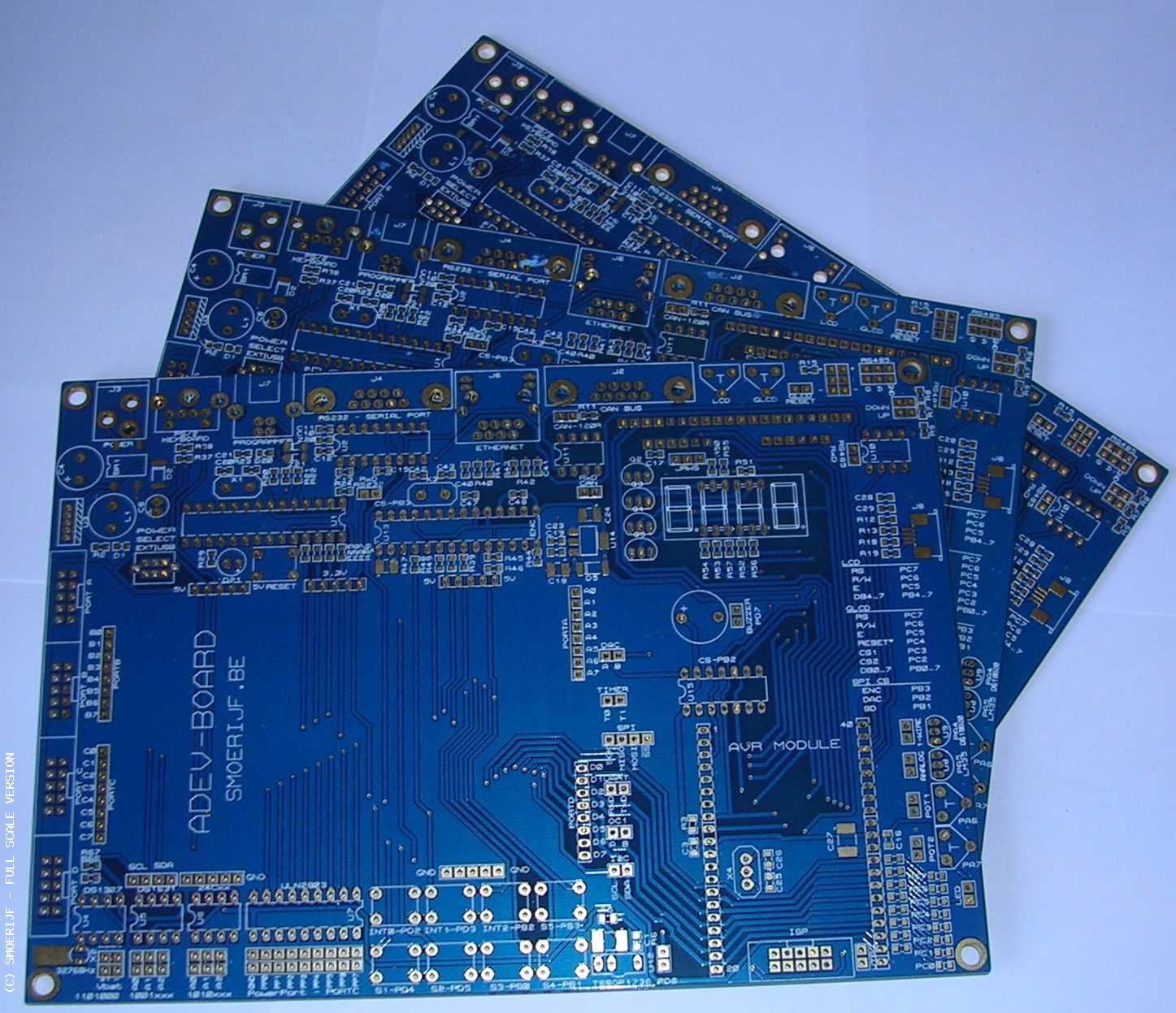

Mijn o zo mooie printjes :).

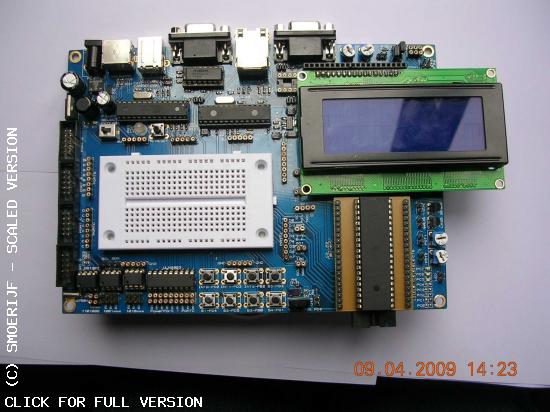

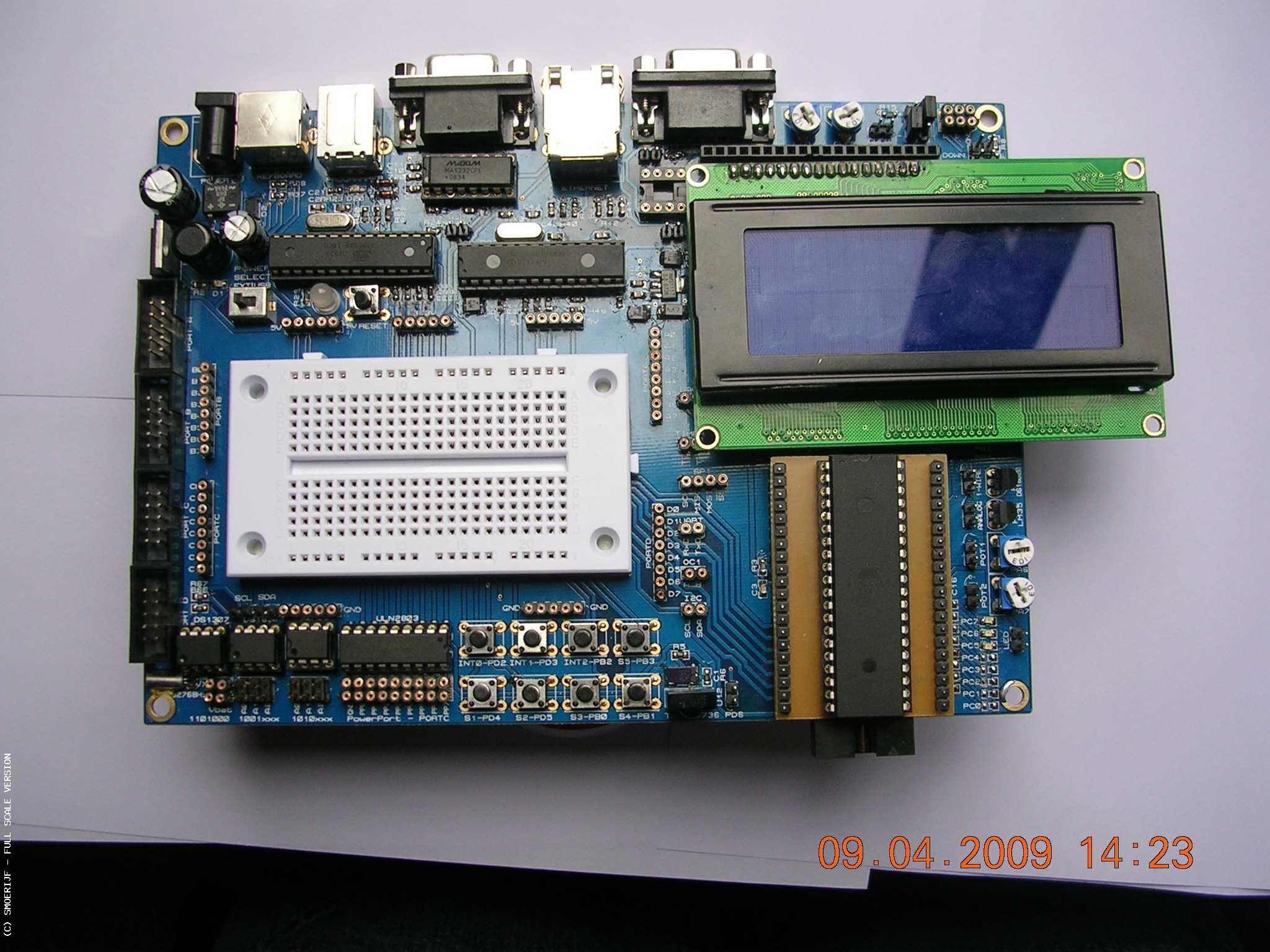

Na heel wat soldeerwerken.


BASIC FUNCTIONS

• - Small breadboard
  - All MCU pins on left and right of breadbord
  - 4 x 10p boxheader for each port (+gnd and 5V)
  - 8 x leds
  - 8 x button (3 interrupt)
  - Buzzer
  - ULN2803 (Power outputs)


COMMUNICATION

• PS/2
  - Keyboard
  - Mouse

  RS232
  - Onboard MAX232

  Ethernet
  - Using ENC28J60 (SPI)

  CAN
  - PCA82C251
  - CAN termination resistor (jumper)

  RS485
  - SN75176
  - RS485 termination resistor (jumper)

  Infrared (IR)
  - TSSOP1736


ADVANCED FUNCTIONS

• Analog
  - 2 x 10k potentiometer
  - Temperature sensor

  SPI
  - SD card
  - 2 channel 12bit DAC
  - ENC28J60 (Ethernet)

  I²C
  - Real Time Clock
  - Temperature sensor
  - EEPROM

  One-Wire
  - Temperature sensor


VISUALIZATION

• LCD
  - Space for 1x16 .. 4x20
  - GLCD 64*128

  Segment display
  - 4 x seven segment display


Denk dat hier best animo voor is.
misch is het slim om ervoor te kiezen om header boards van olimex te kunnen gebruiken. dat maakt het wat meer compatible is. ook misch mogelijkheid tot JTAG.

zijn toch wel de dingen die het meer afmaken en niet zozeer lastig te implementeren zijn

Of ik zou het kunnen laten bestukken... Dan zit ik niet met sorteer probleem, en de kopers niet met een dag soldeerwerk.

Maar als ik het zou gaan verkopen, denk ik dat het het beste is om het te opnieuw te routen, in een 4 laagse print. En nog enkele aanpassingen... Hardware op andere pinnen omdat ze anders ruzie maken...

En als ik toch moet gaan herrouten en laat bestukken... Dan veel meer SMD nemen.

Doe anders een actie alleen voor de printplaat en de moeilijke componenten

Nee, dat is niet mijn bedoeling. Want er zit zoveel op... dat geeft: veel sorteerwerk. Veel kans op fouten (soldeerfouten en kortsluitingen in print). Er zal altijd bij iemand wel iets niet werken enz...

Mijn gevoel zegt me dat ik daar veel te veel gedoe mee ga krijgen. En is natuurlijk niet echt goedkoop.

Dat ziet er een lekker bordje uit! Komt er daar een actie van ofzo?
