Gebruikte hardware:
- Behuizing: Codegen MX-31 (met 420W voeding)
- Moederbord: Asus M4A88T-I Deluxe: AM3 (max 95W TDP)
- Processor: AMD Phenom II X4 945: AM3, 95W TDP
- Processor koeling: Scythe Kabuto (Top-down type)
- Geheugen: 4GB (2x2Gb) Corsair DDR3-1333MHz CL9
- Grafische kaart: Sapphire Ultimate HD5670 1Gb GDRR5 (passief)
- Voeding: Seasonic 330W S12II-330
- Hardeschijf: Western Digital Cavier Black 1TB 7200rpm (WD1001FALS)
- Monitor: Samsung Syncmaster B2240W: 22" 1680x1050
- Extra: Nexus real silent fan 120m

Eerst heb ik het moederbord voorzien van de CPU en van 4GB geheugen. Geheugen heb ik nu al geplaatst want later zal blijken dat het onmogelijk is om het geheugen te vervangen nadat de CPU koeler is geplaatst.

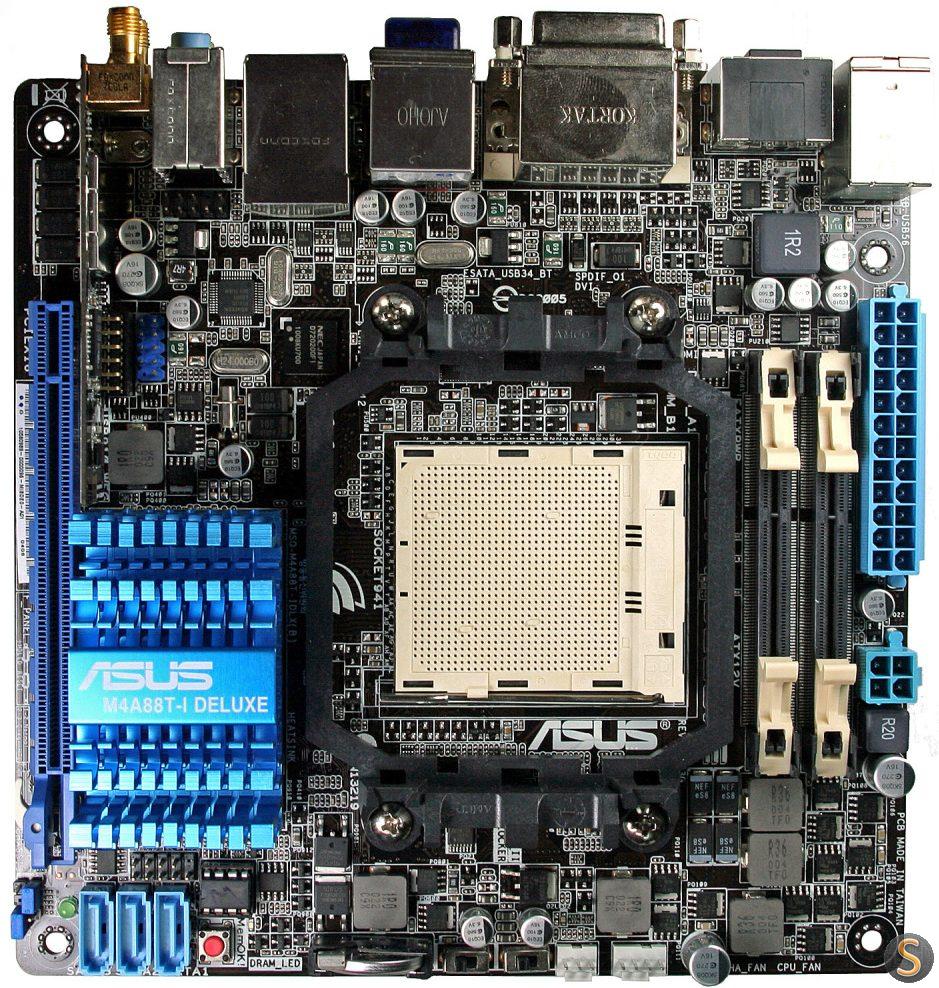

Asus M4A88T-I Deluxe, AM3, 2xUSB3, 3x Sata+eSata (Foto van internet geplukt)

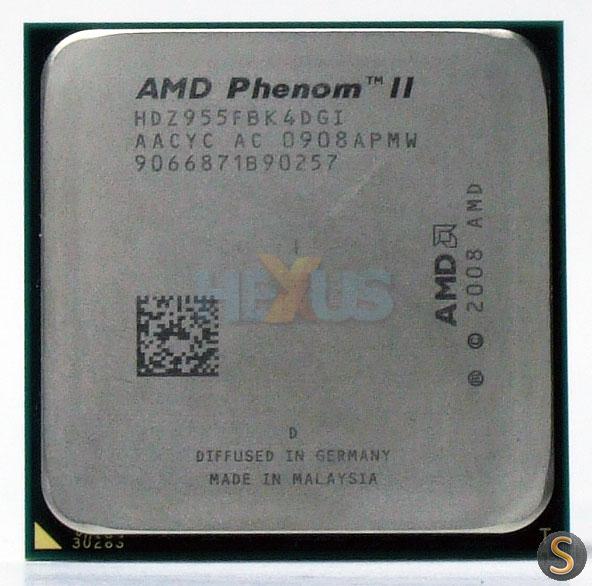

Phenom II X4 945, AM3, 3GHz Quad core, 6MB L3 Catch (Foto van internet geplukt)

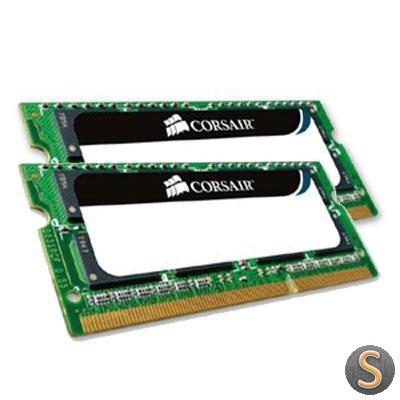

Corsair 2x2GB DDR3-1333MHz CL9

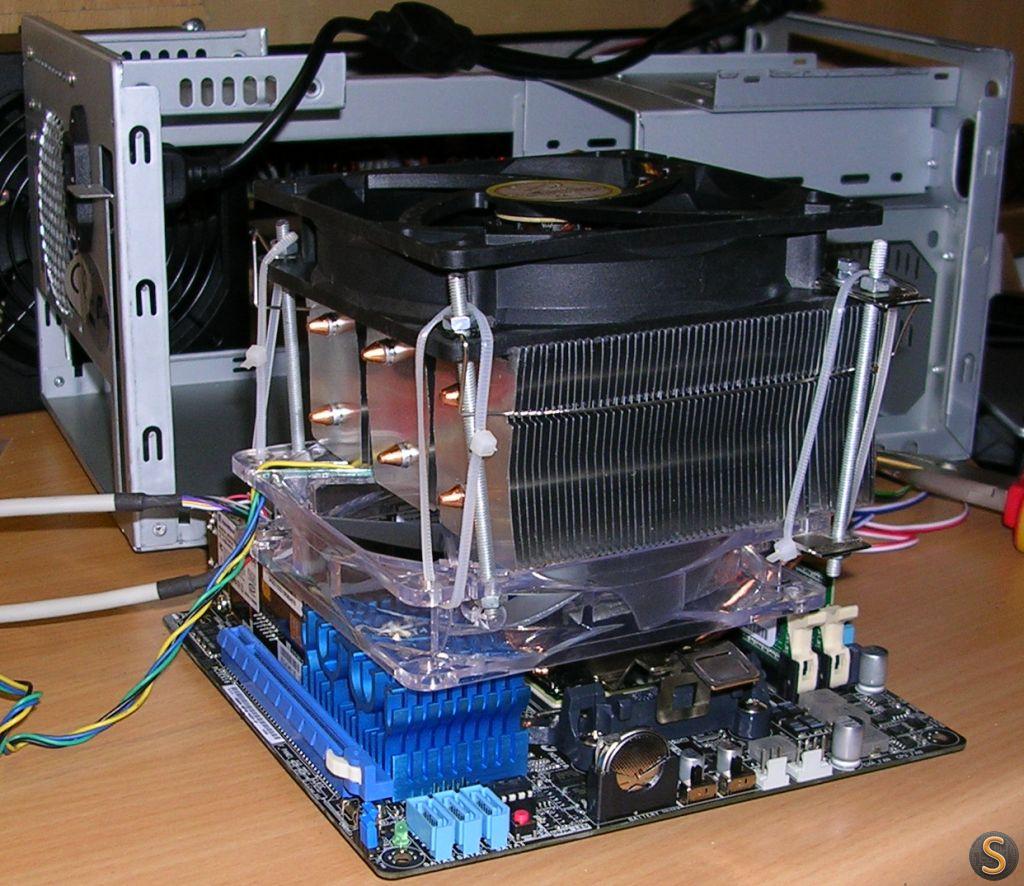

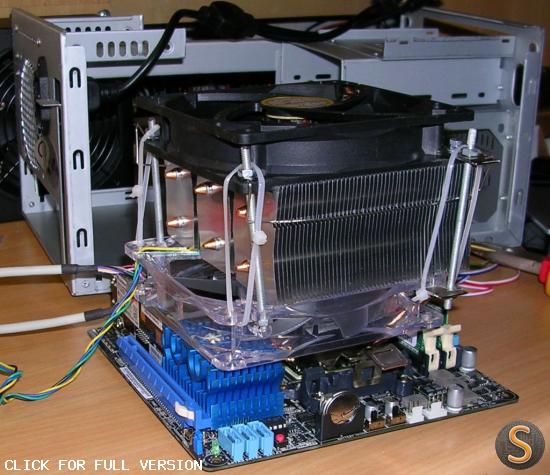

Ik heb nog plannen met de CPU koeler: Ik wil er in totaal 2 120mm fans op plaatsen in push-pull configuratie. Onderaan de koeler komt een Nexus 120mm real silent fan die lucht door de koeler naar boven blaast en bovenop de koeler komt de scythe stock fan die de warme lucht uit de behuizing blaast.

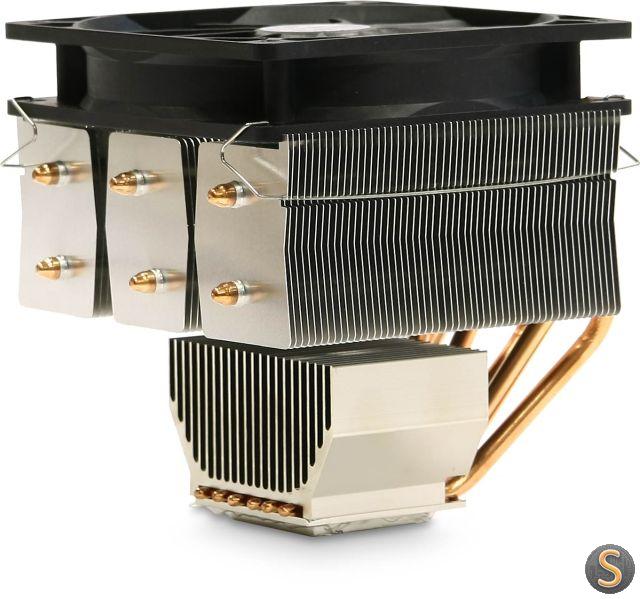

Untouched Scythe Kabuto CPU cooler

Normaal is de Scythe kabuto een wat ze noemen 'Top down'-CPU koeler wat verwijst naar het feit dat de fan bovenop naar beneden toe blaast en zo ook de moederbord componenten koelt. Nadeel hiervan is dat de warmte nog niet weg is uit de behuizing. Daarom kwam ik met het idee om deze koeler om te bouwen tot een 'Push-Pull top up'-cpu koeler.

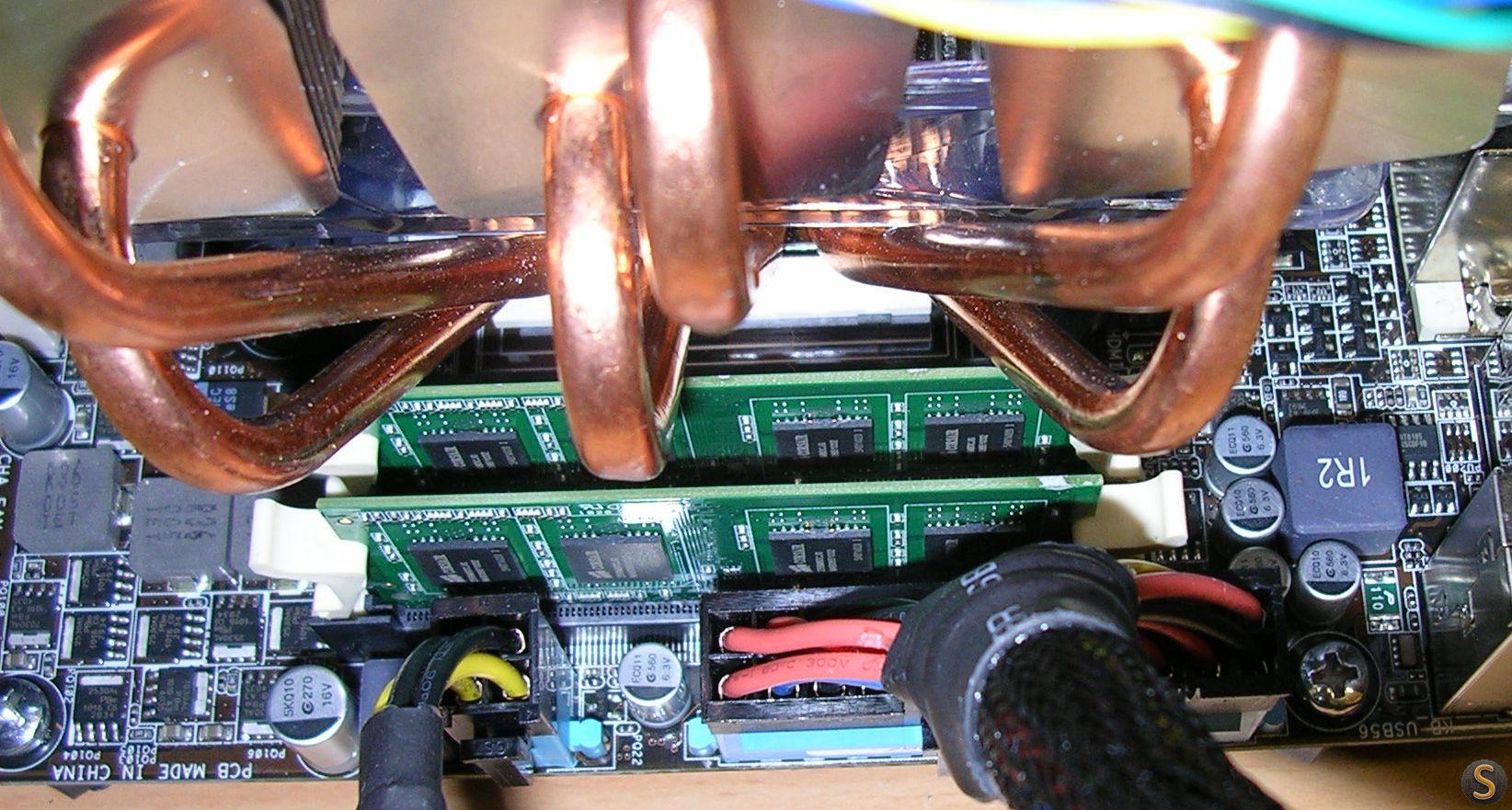

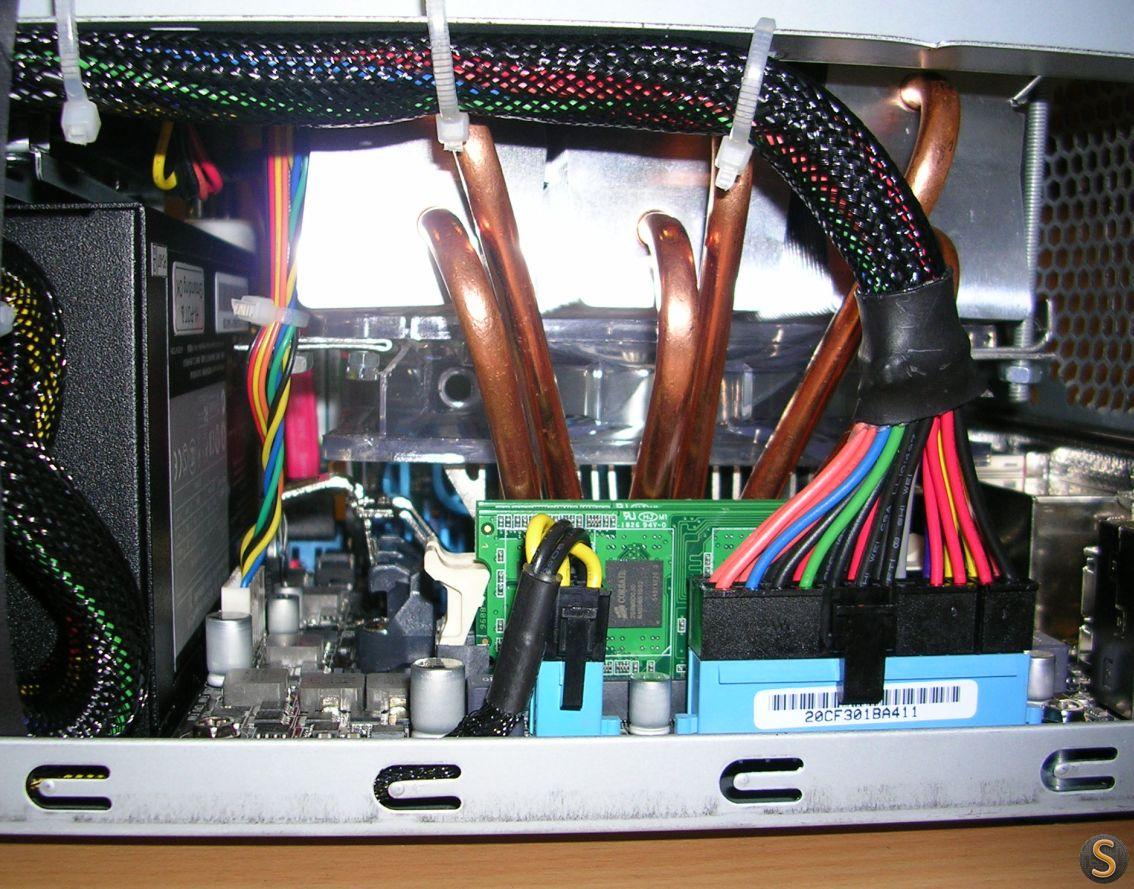

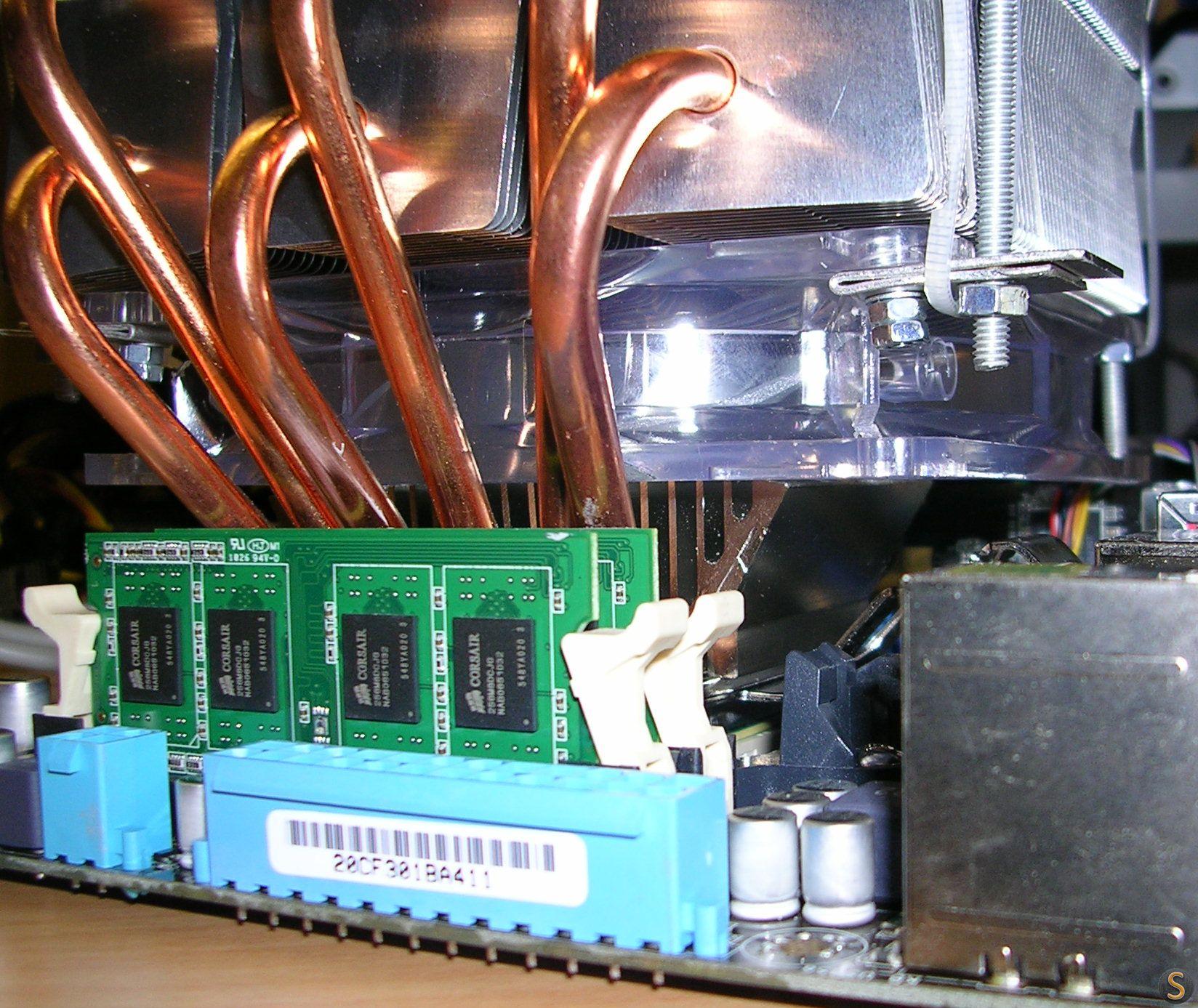

Om onderaan een fan te kunnen plaatsen moet er wel iets aangepast worden: De koelvinnen van de base-heatsink onderaan moeten worden ingekort. De 'handvatten' van de AM3 bracket waarmee je de CPU koeler bevestigd aan de AM3 socket moeten ook een stuk harder worden gebogen dan normaal anders zitten deze in de onderste push-fan. De heatpipes komen net tegen het RAM geheugen.

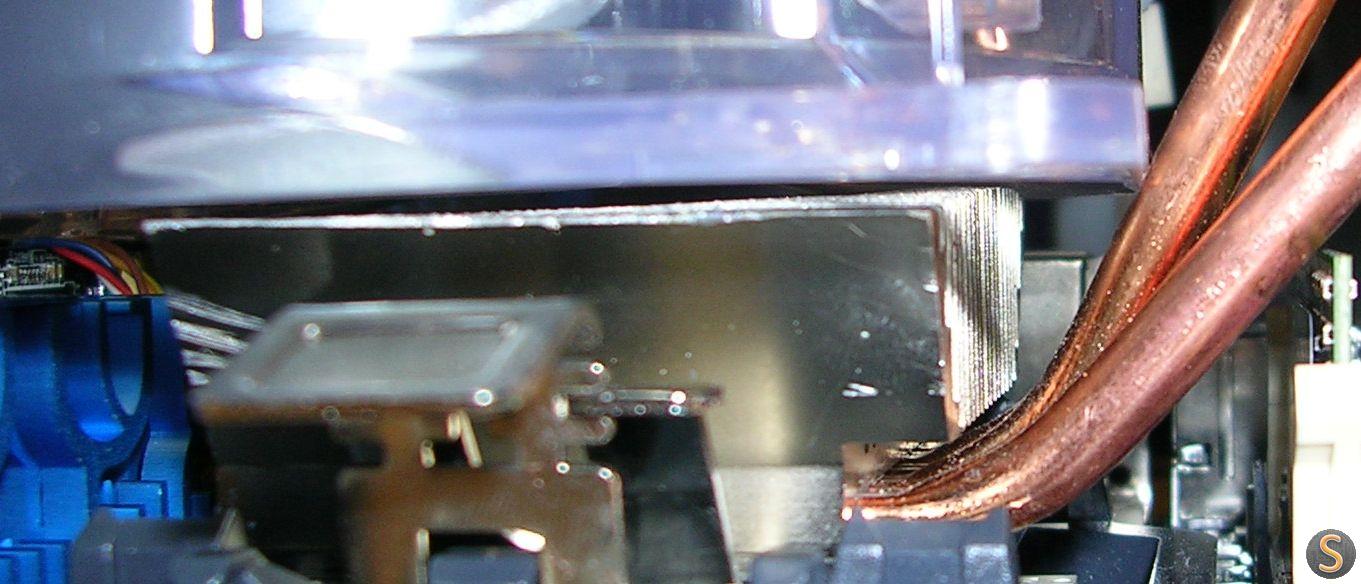

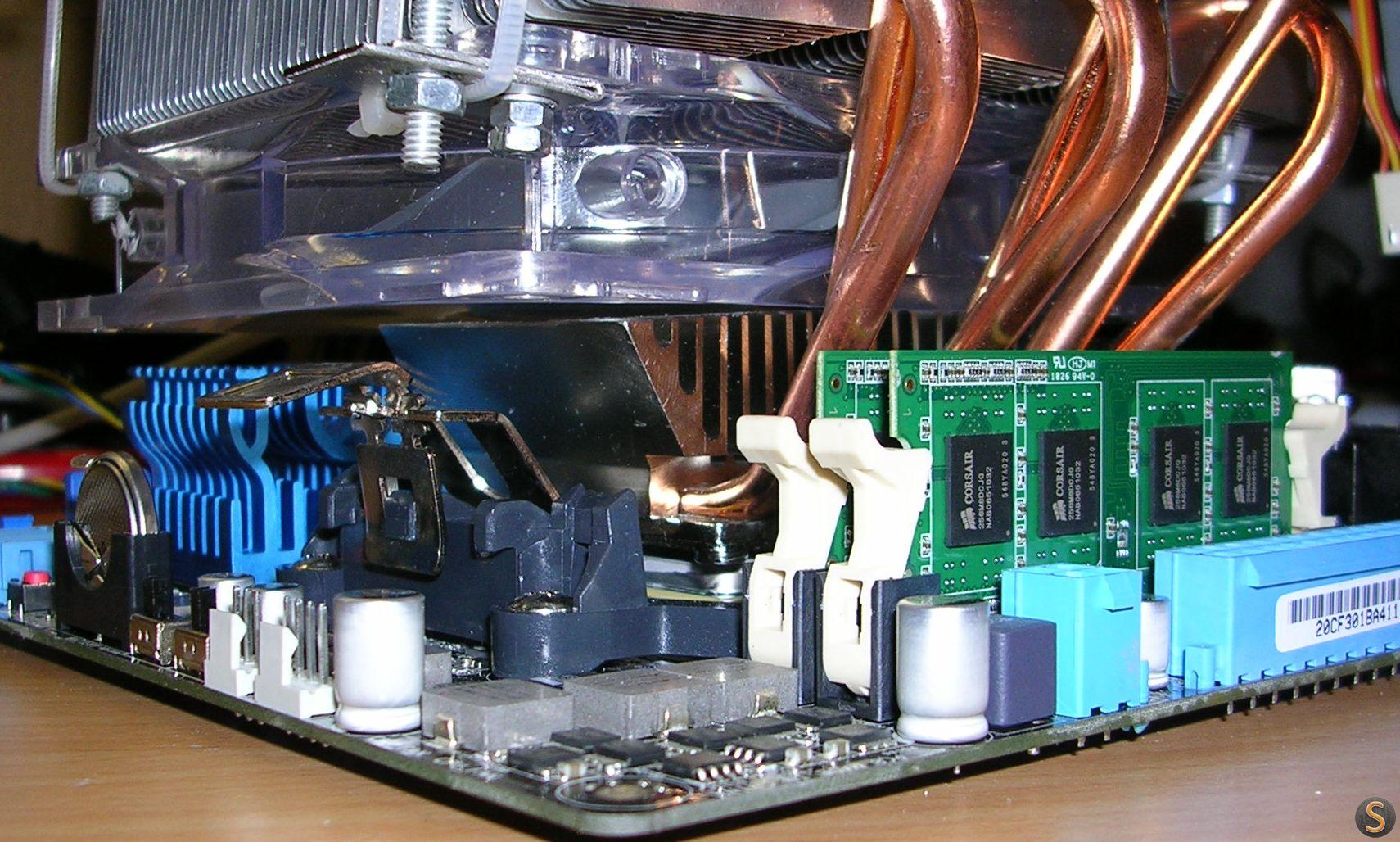

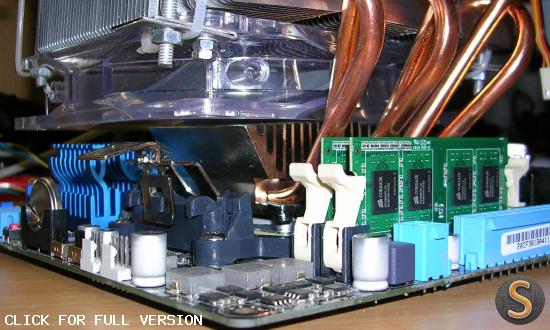

Closeup van de ingekorte koelvinnen



De CPU koeler kan in 4 richtingen worden geplaatst, deze heb ik in deze positie gemonteerd omdat zo de North- en Southbridge koelblok kan mee genieten van de airflow.

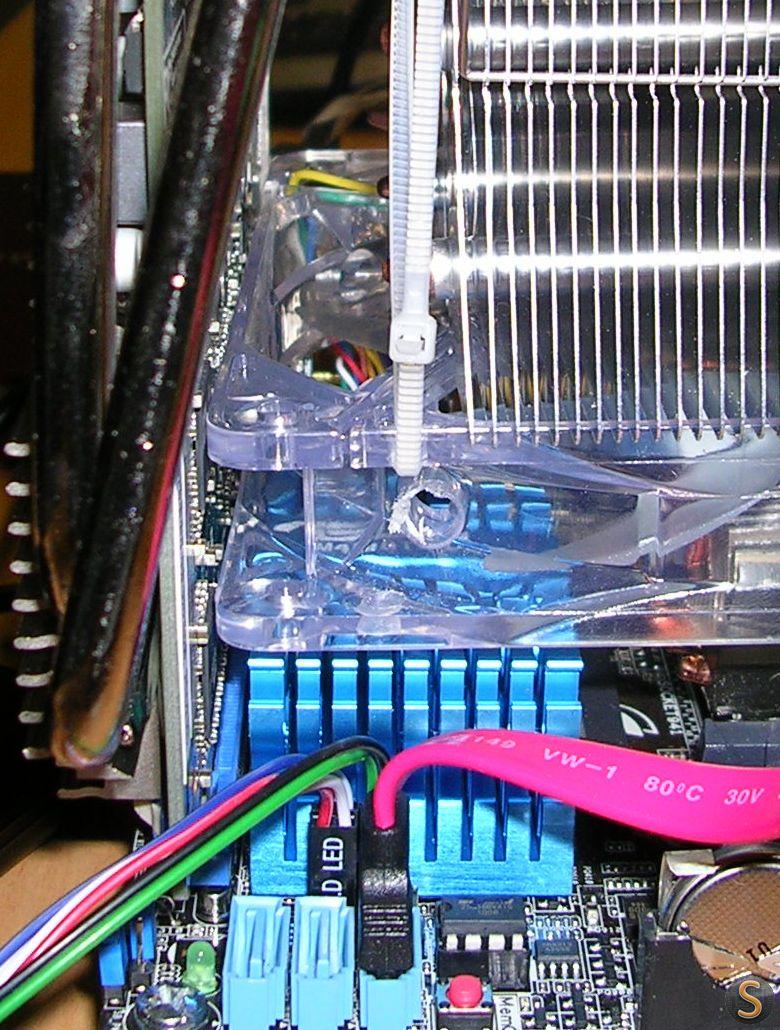

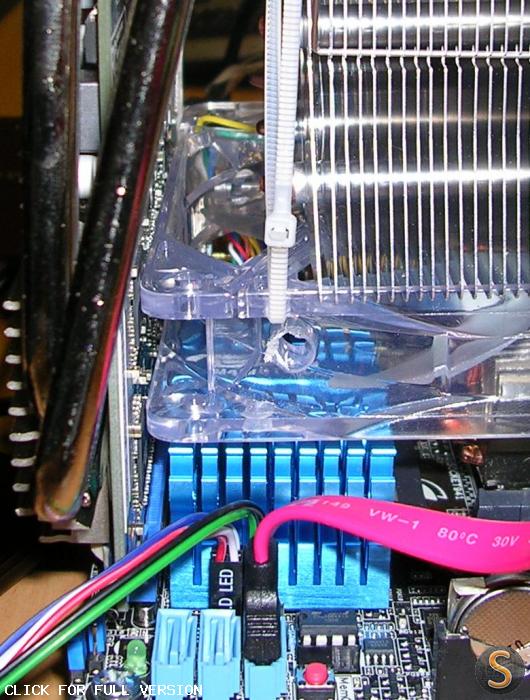

Koelblok maximaal bedekt door de grote fan



En wat zien we daar? De NEC chip die voor 2 USB3 poorten zorgt.

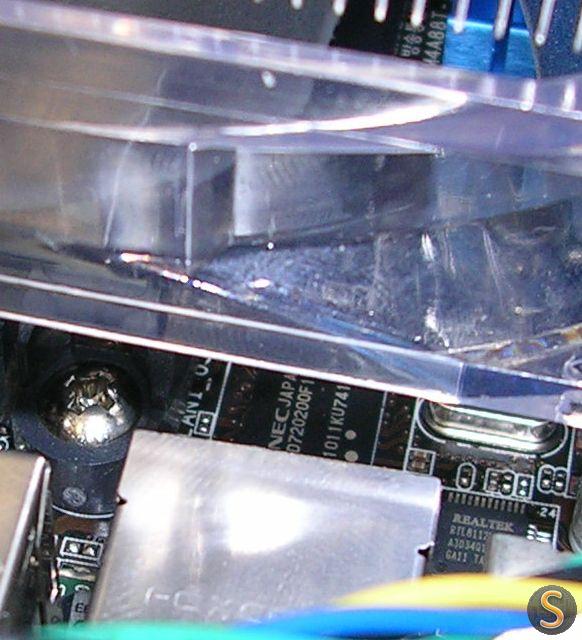

NEC USB3 chip

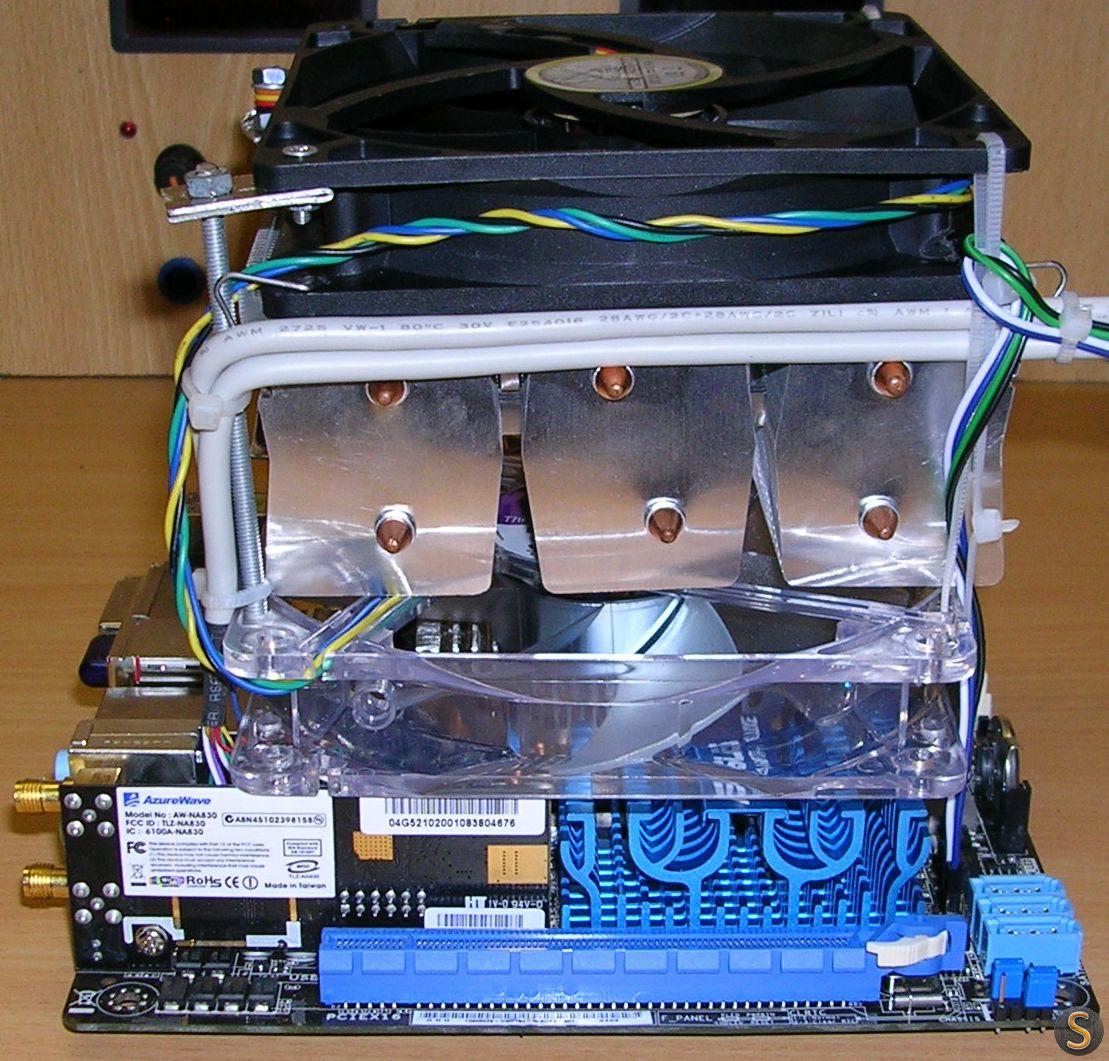

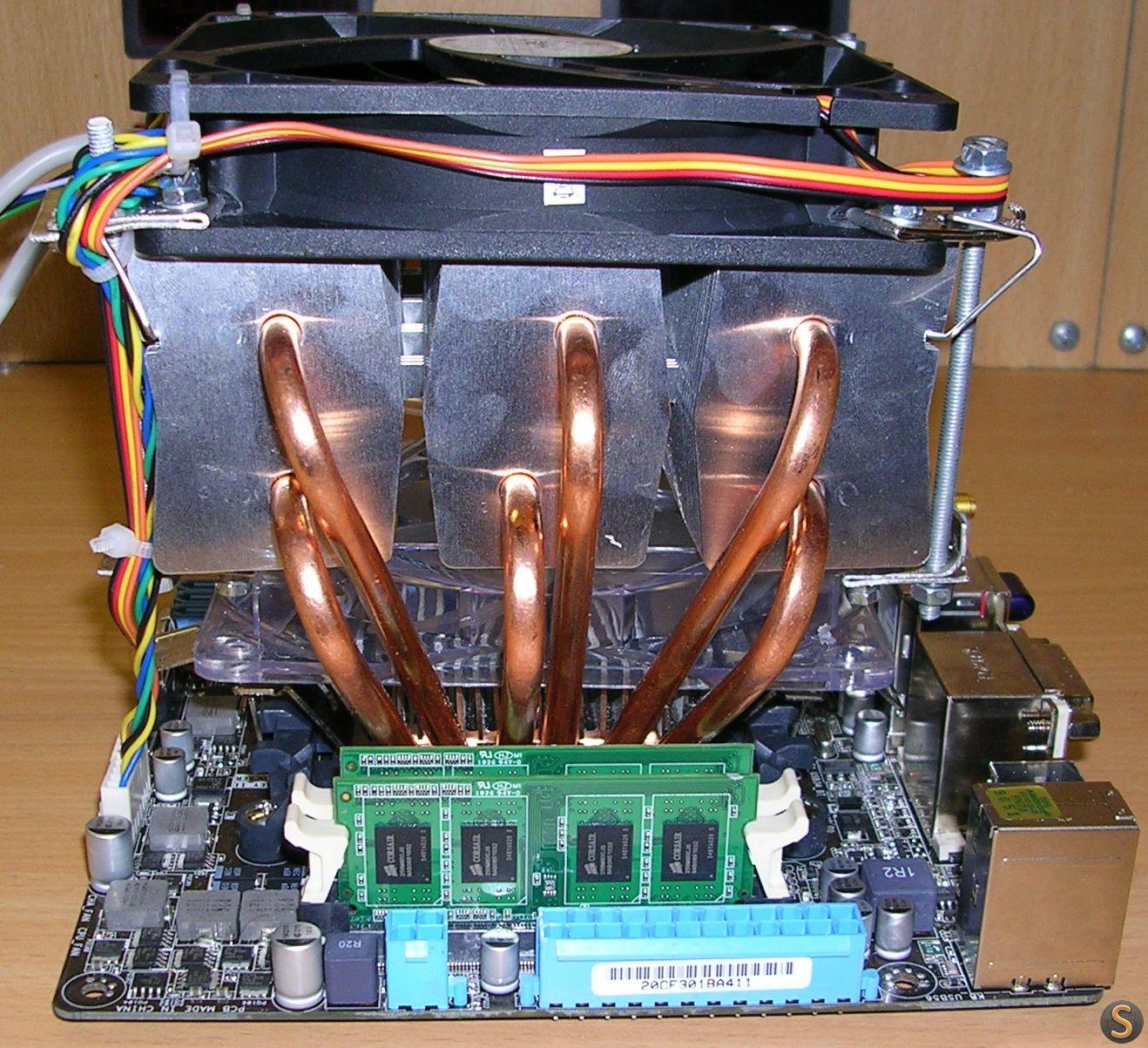

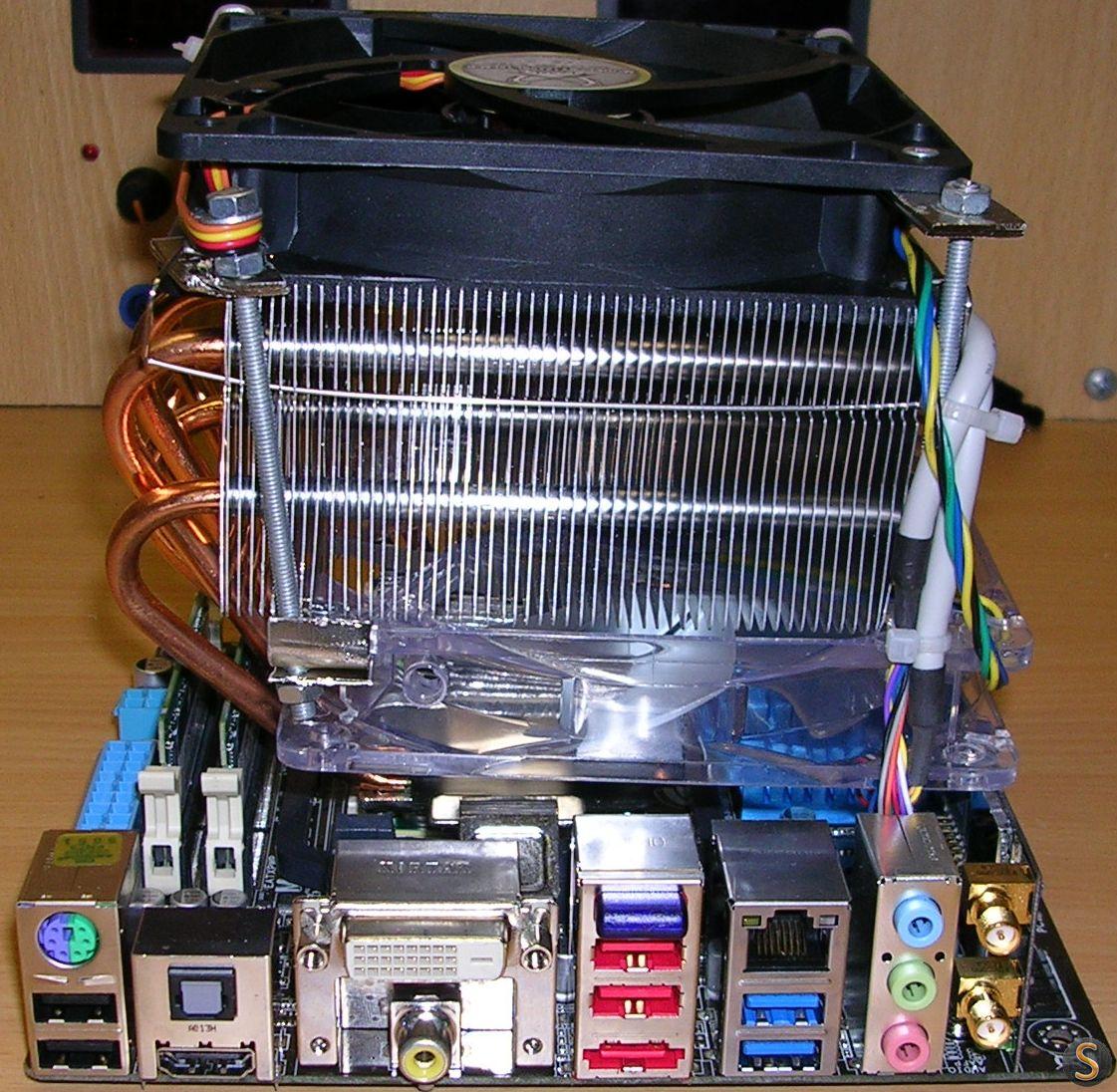

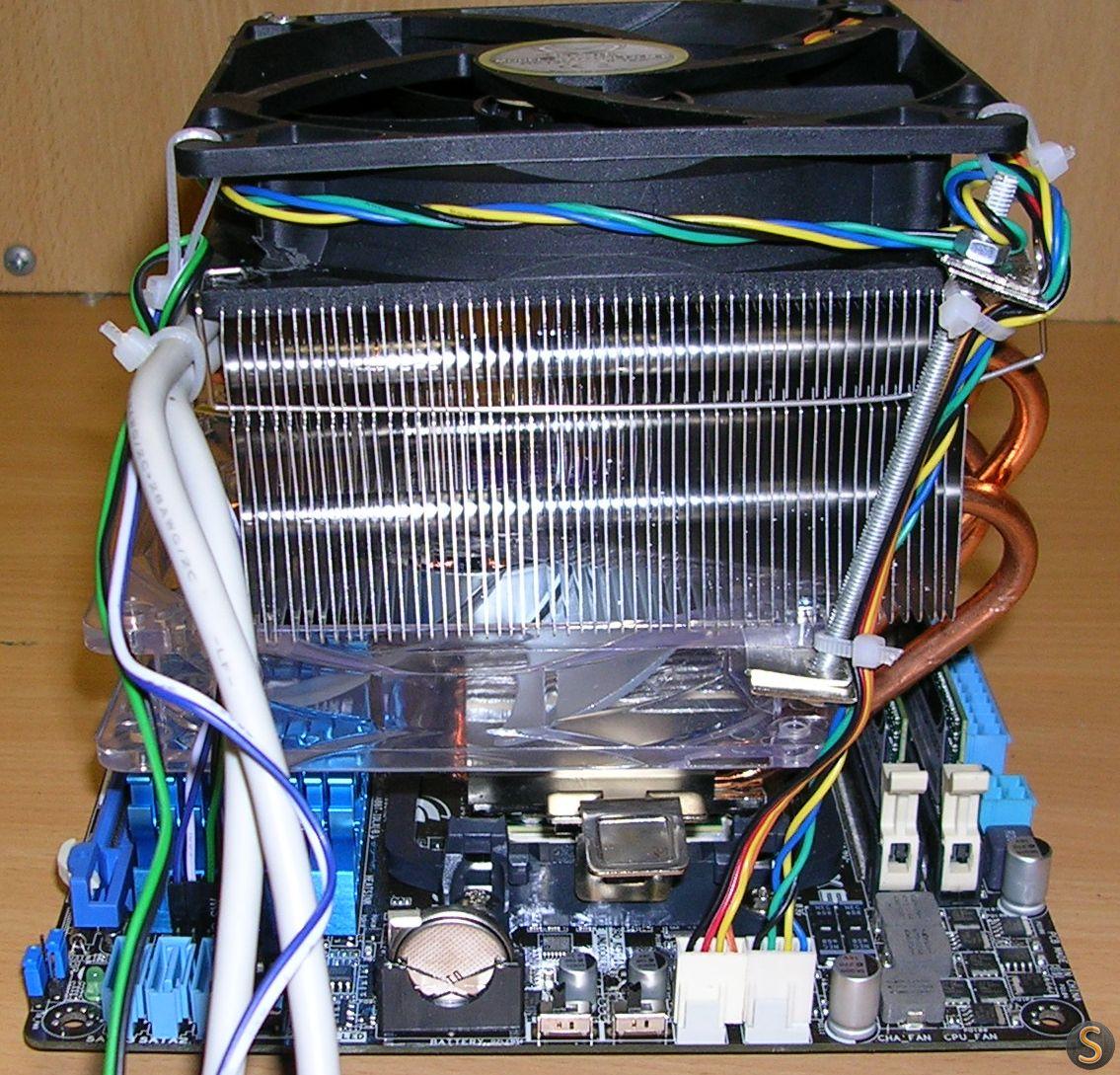

360° View van het moederbord-blok nadat de kabels zijn opgeruimd.
] ]

Eerste power-up heb direct in de BIOS de temperaturen nagekeken en deze waren gewoon laag. De CPU koeler werd ook niet warm. Daarna dus maar Windows 7 installeren. De HDD werd tijdens het testen gekoeld door de intake fan van de voeding (zoals dat in de behuizing ook gaat gebeuren).

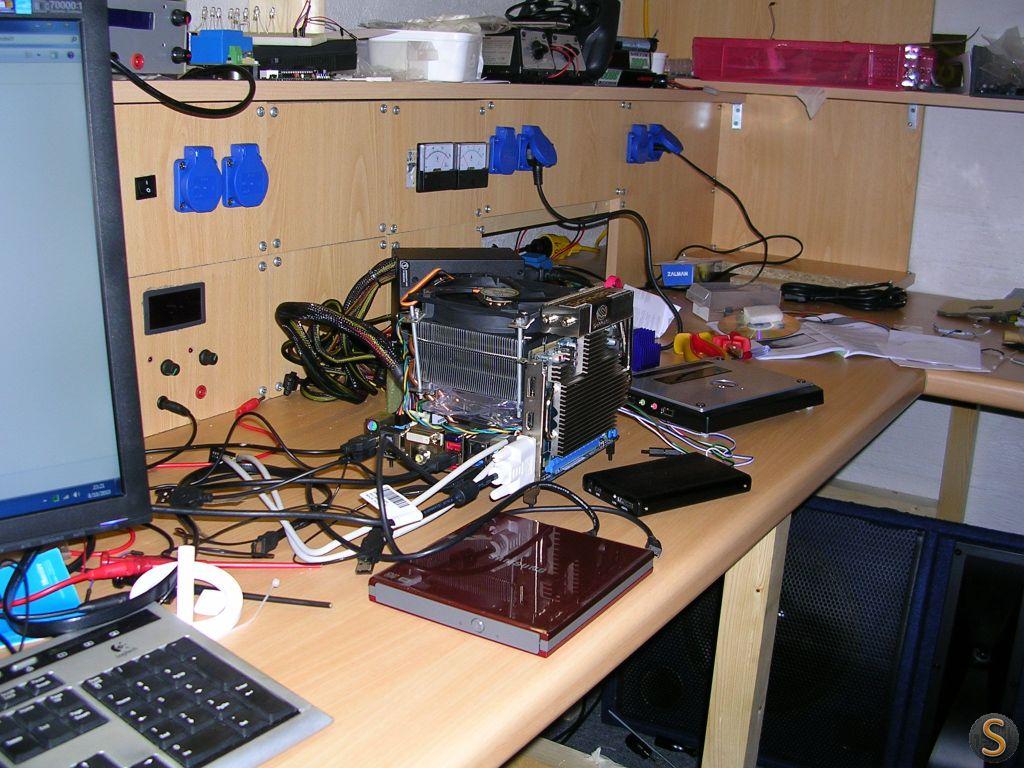

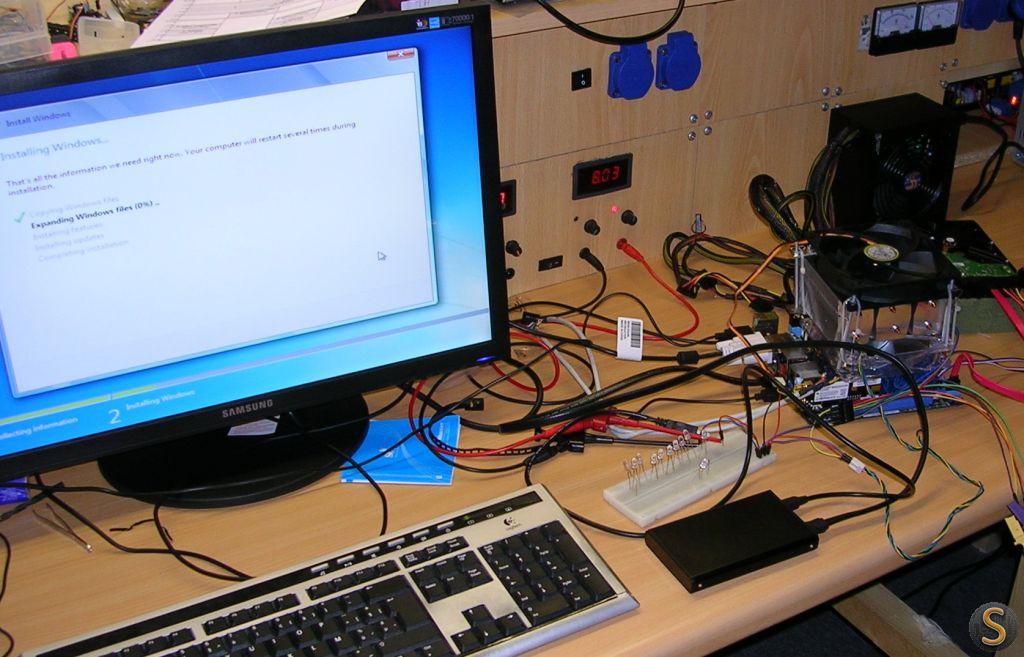

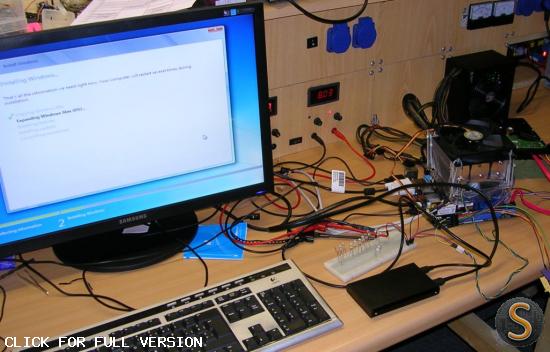

Alle hardware uitgestald tijdens het installeren.

Nadat Windows was geïnstalleerd de grafische kaart erin gestoken en het echte inbouwen kan beginnen.

Zo heb ik de behuizing ontvangen. Aan het einde van de rit gaat deze er niet iets anders uit zien.

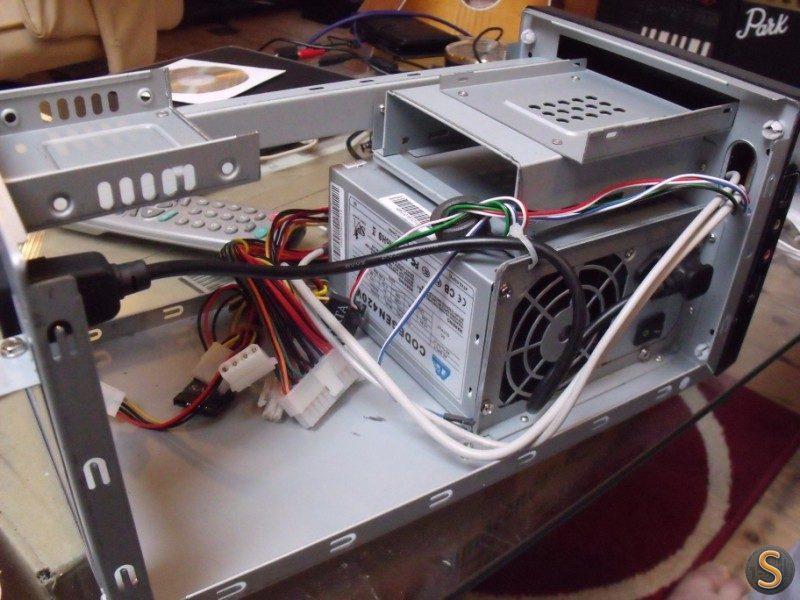

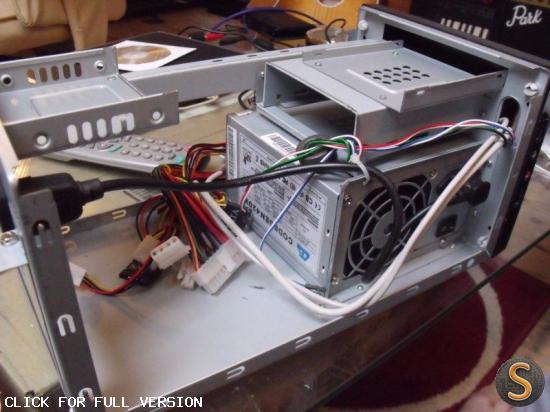

Originele staat van de behuizing (Foto van internet geplukt)

Heel de CPU cooler constructie gaat in de hoogte maar net passen. Hierdoor moet sowieso de HDD cage boven het moederbord eruit. Dat was zo geplant, moest deze blijven zitten zou deze de airflow ook behoorlijk in de weg zitten.

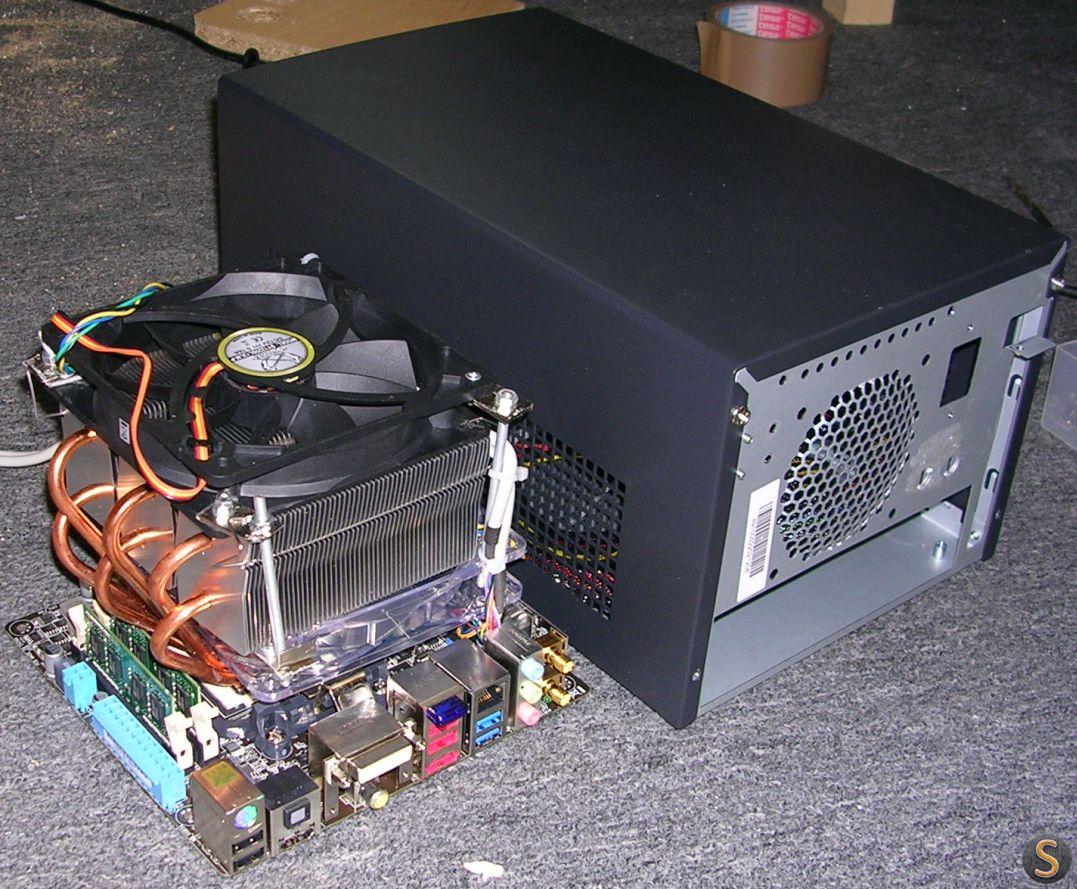

Hoogte vergelijk behuizing & moederbord-blok

Enige 'probleem' met deze behuizing is dat allen met Popnagels in elkaar zit. De kop uitboren is de enige mogelijkheid om de boel los te krijgen. De HDD cage zit vast met 3 van die tuigen. Met een 4mm boor ging losmaken van die popnagels best gemakkelijk. Hier heb ik geen foto van maar het beeld laat weinig voer voor de verbeelding over.

De originele voeding vliegt er ook uit want die betrouw ik niet: onbekend merknaam & dubieuze vermogen opgave. En waarschijnlijk maken ze ook nog eens een berg herrie, weg met die zooi. En wat komt in de plaats: Een 330W Seasonic voeding. Voeding is gekozen op basis van verbruik van de grootverbruikers: 95W processor TDP + 61W grafische kaart TDP = 156W. Moederbord heeft nog wat nodig, 1 HDD is nog eens ~8W en nog enkele fans. Resulteert dat 330W goed is. Waarom Seasonic: heeft een goede reputatie en uit de Silent PC Review fanless PSU torture test was Seasonis de enige die ook effectief alle claims kon waar maken: behoorlijk betrouwbaar merk dus. Andere A merken uit de test kon niet waar maken wat Seasonic wel deed.

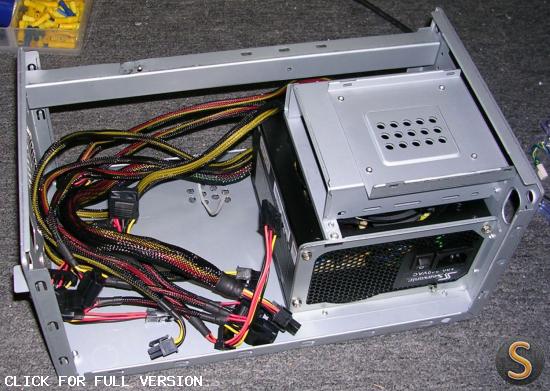

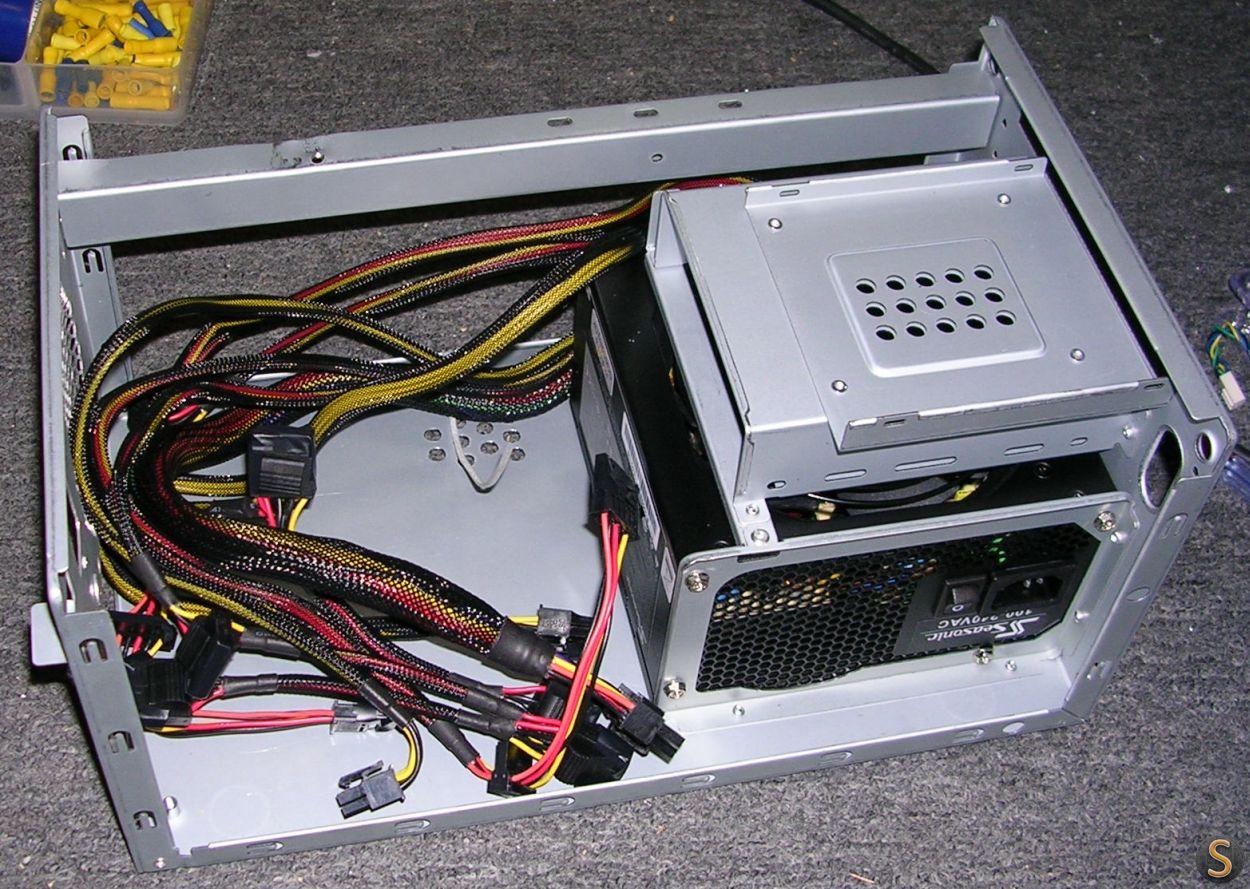

Seasonic voeding in place: véél kabels weg te werken

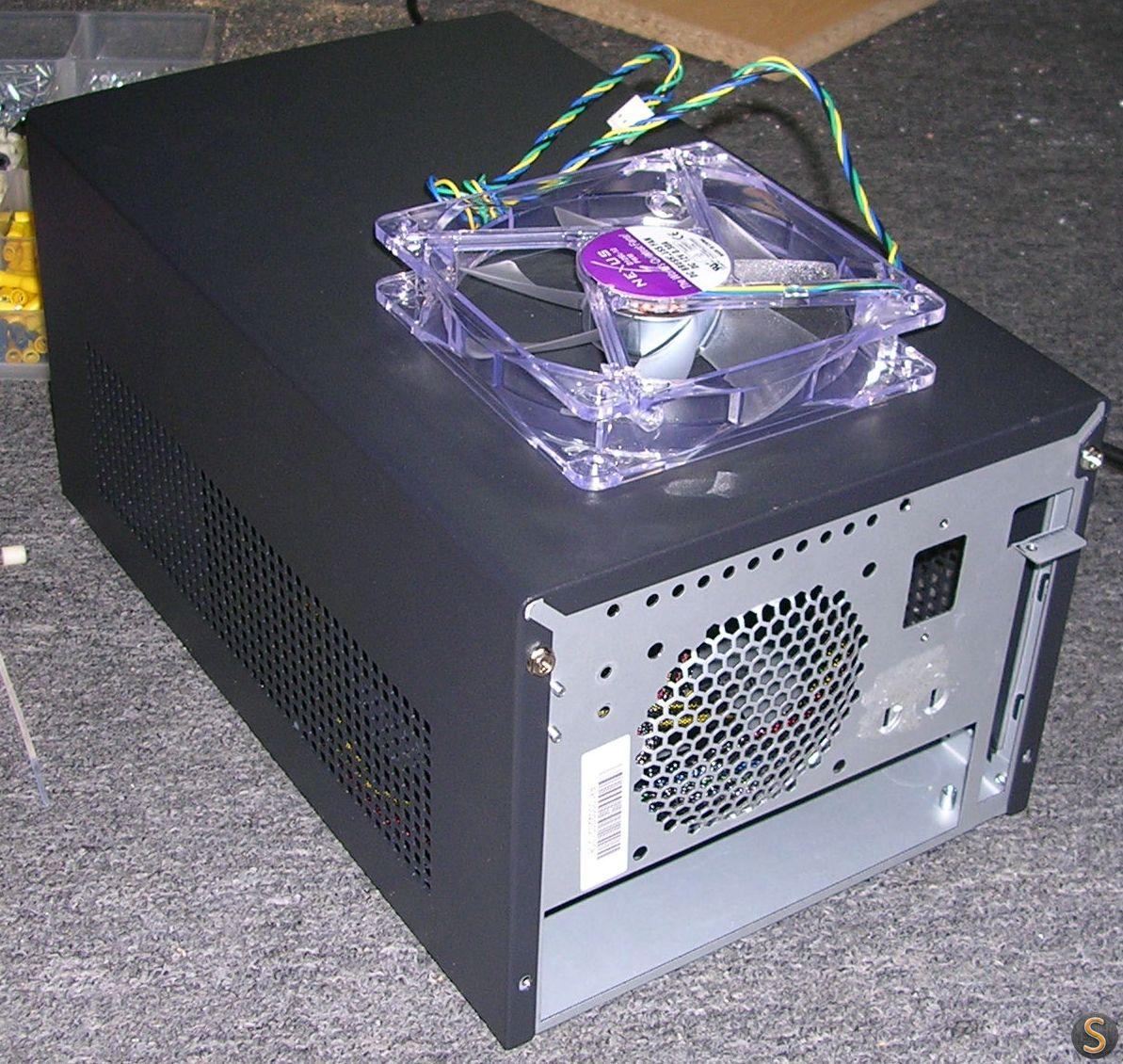

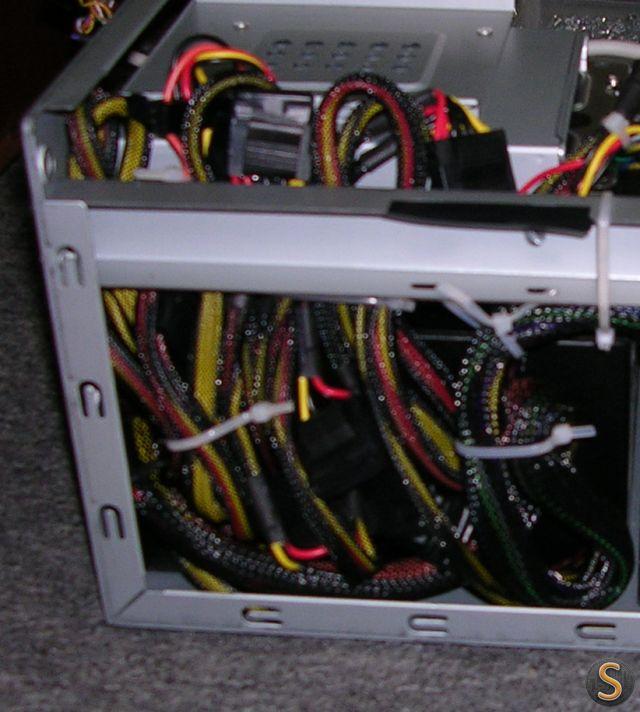

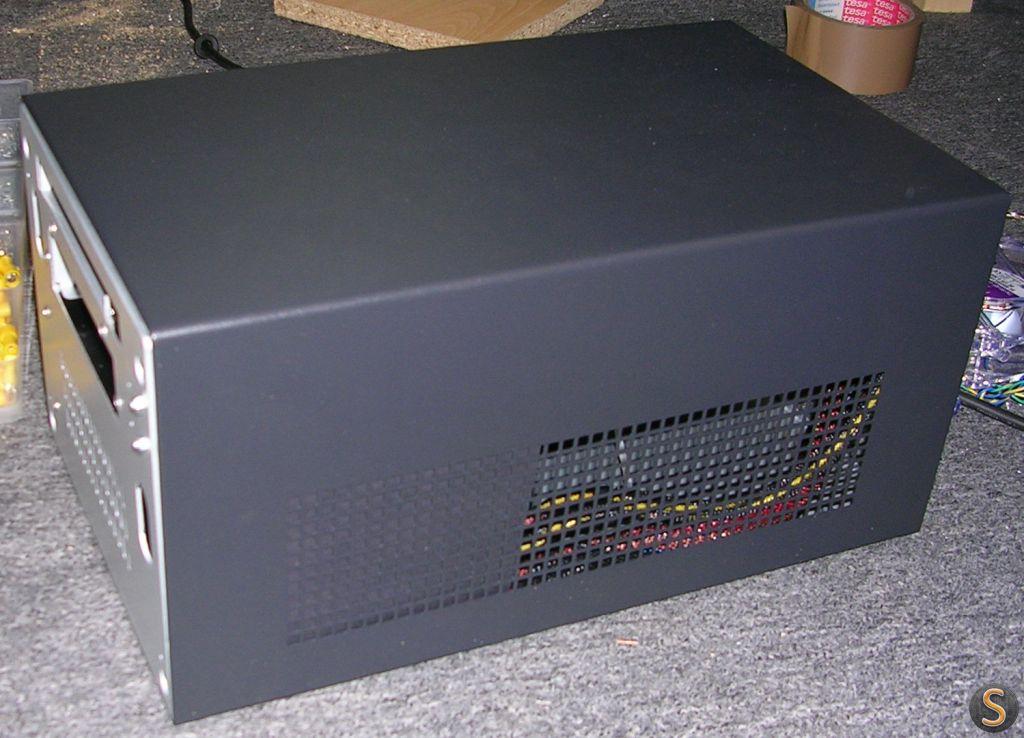

Aan de zijkant waar de kabels uit de PSU komen, is er 1 a 2cm ruimte om alle ongebruikte kabels weg te steken. De kap van de behuizing past ook nog altijd. Er moet ook nog een gat in de bovenkant worden gemaakt voor de 120mm exhaust fan.

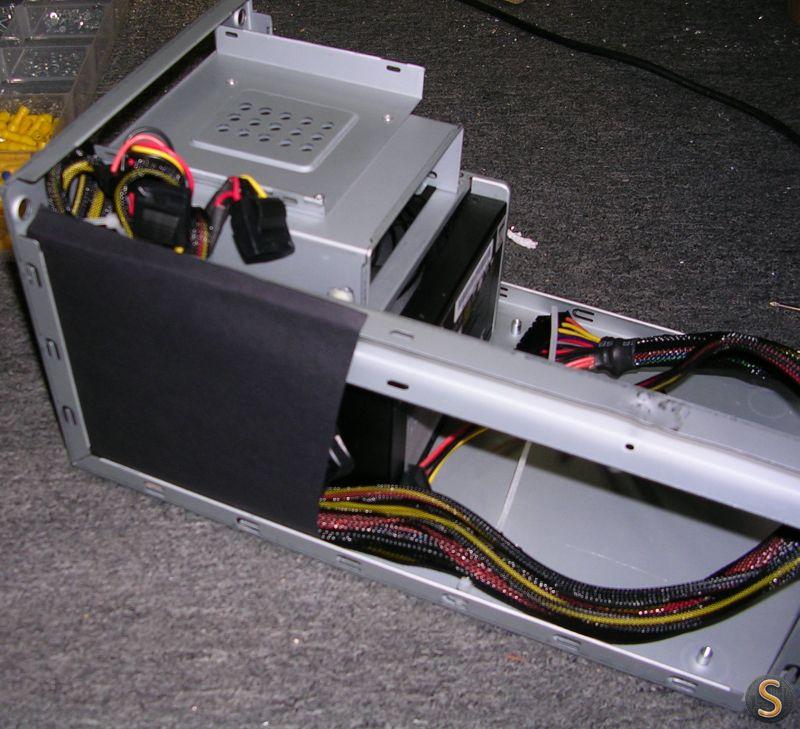

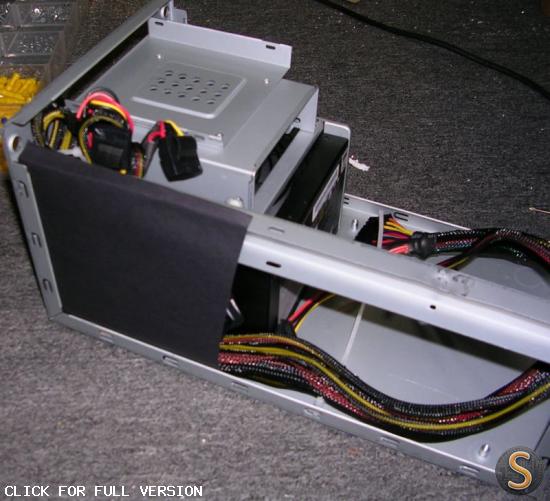

Kabels verscholen achter zwart papier zodat ze niet zichtbaar zijn

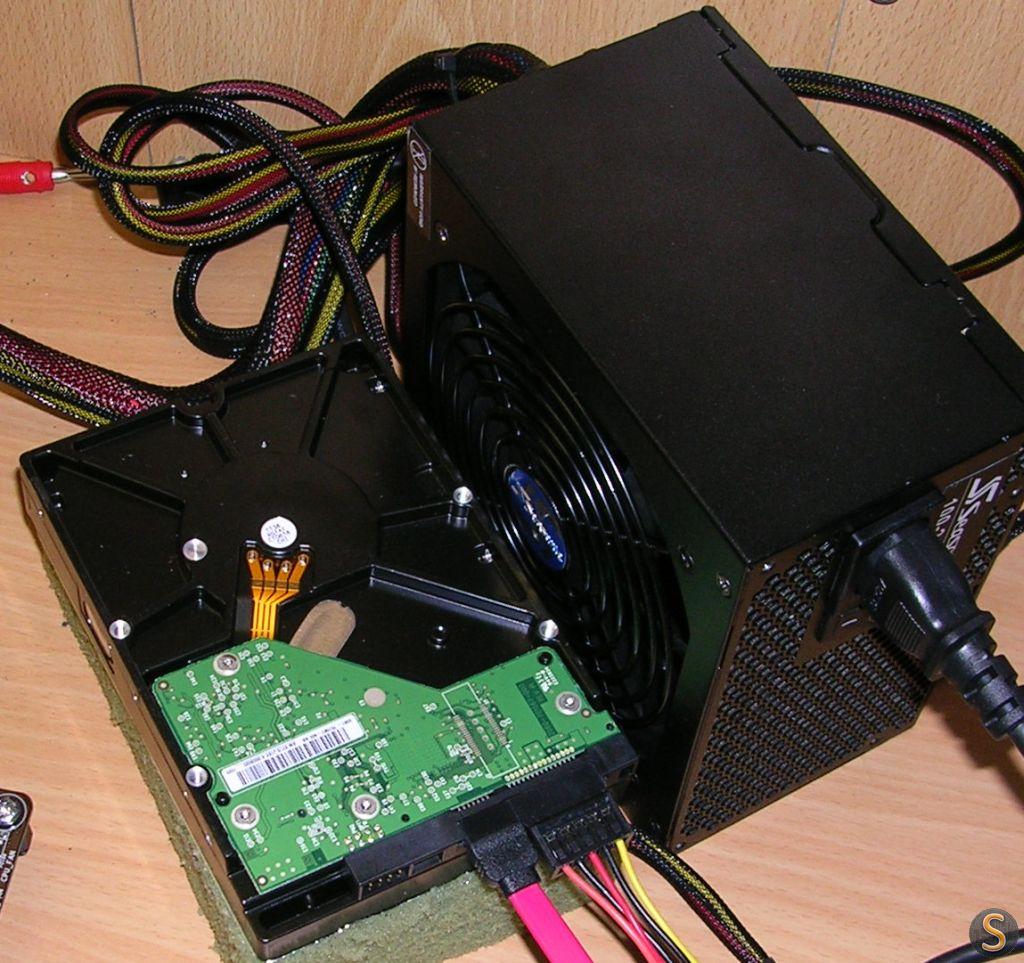

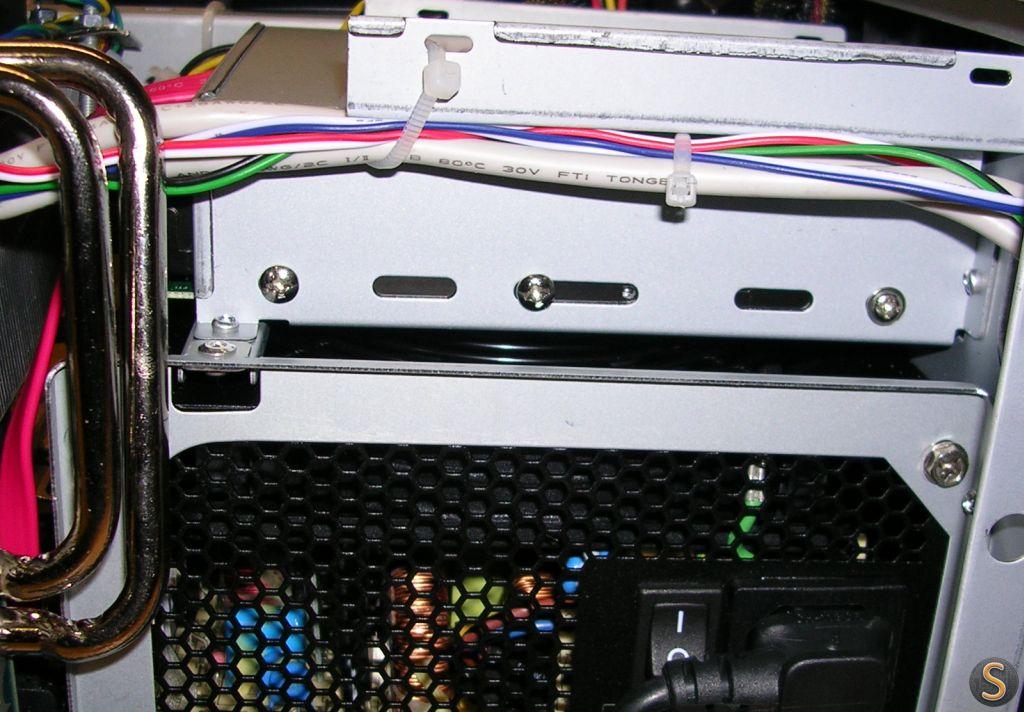

PSU intake fan koelt de HDD

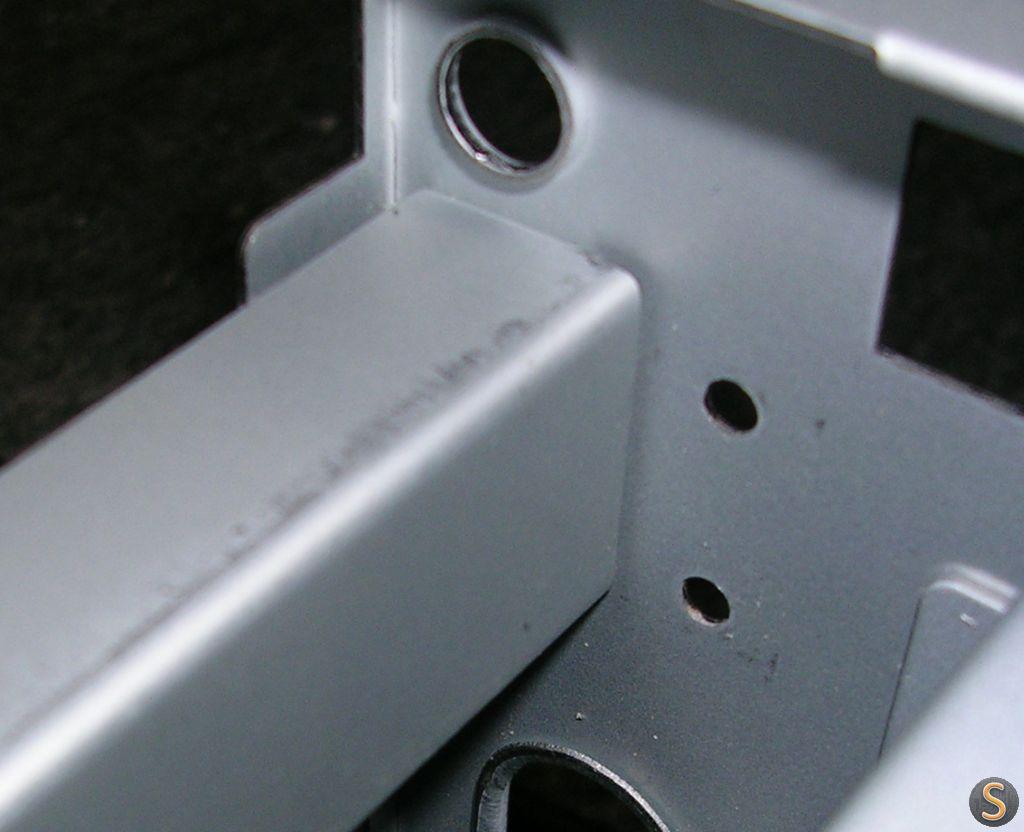

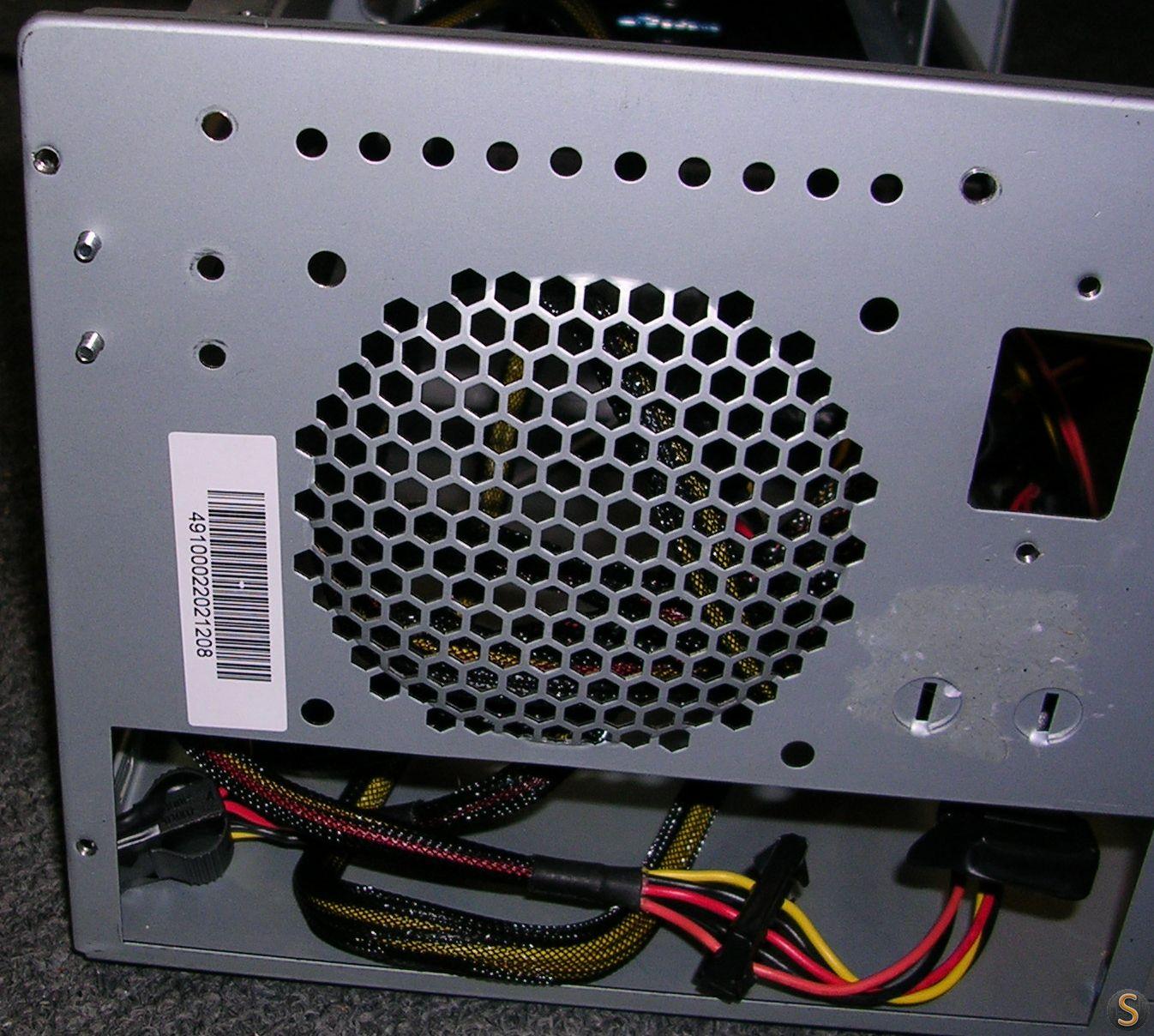

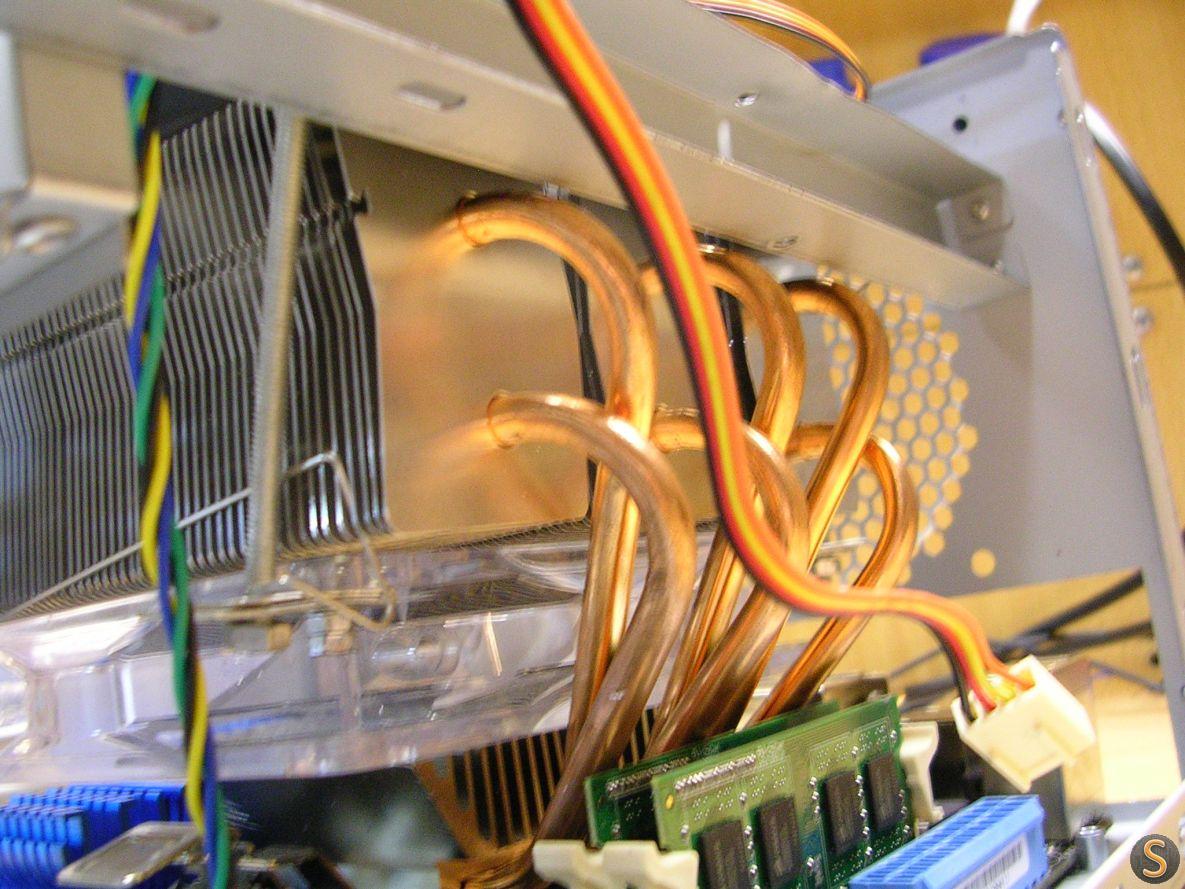

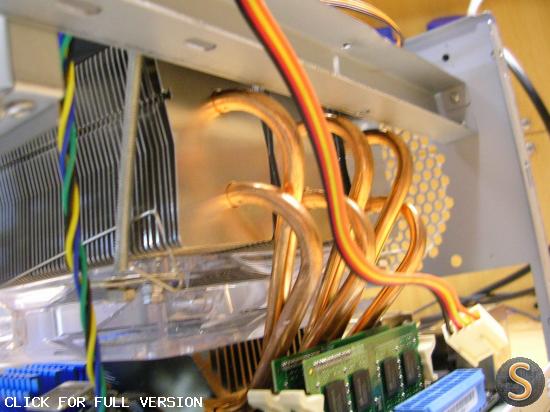

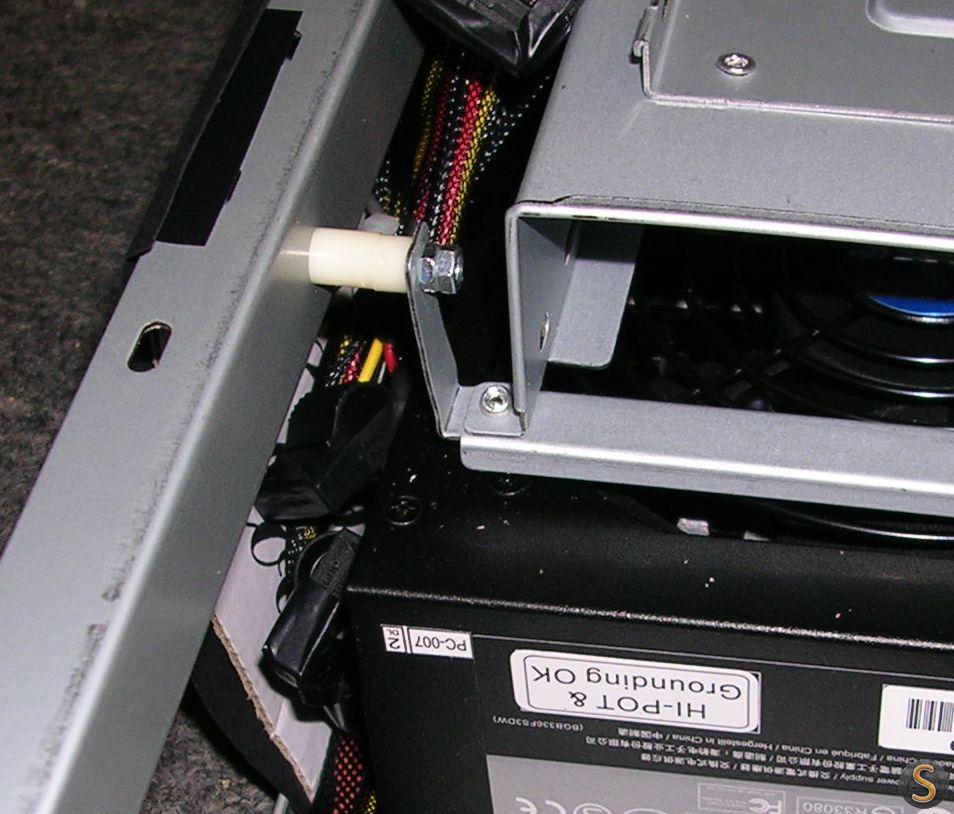

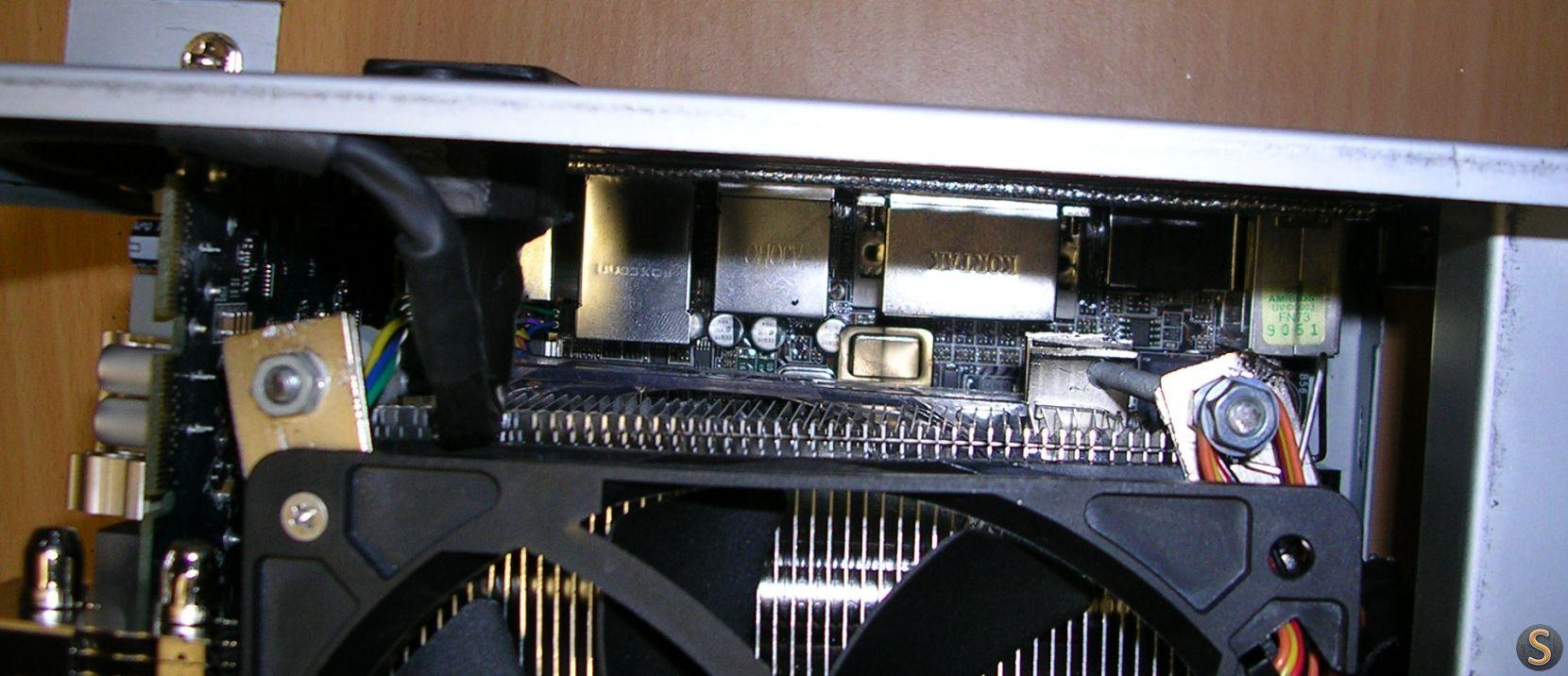

Voeding erin, nu het moederbord-blok passen: De heatpipes van de Scythe Kabuto komen tegen het verstevigingsbalkje. Hoe lossen we dat op? We verplaatsen dat balkje. Weer 4 popnagals uitboren en enkele nieuwe gaten boren + inwendige draad tappen.

Het past weer nèt niet

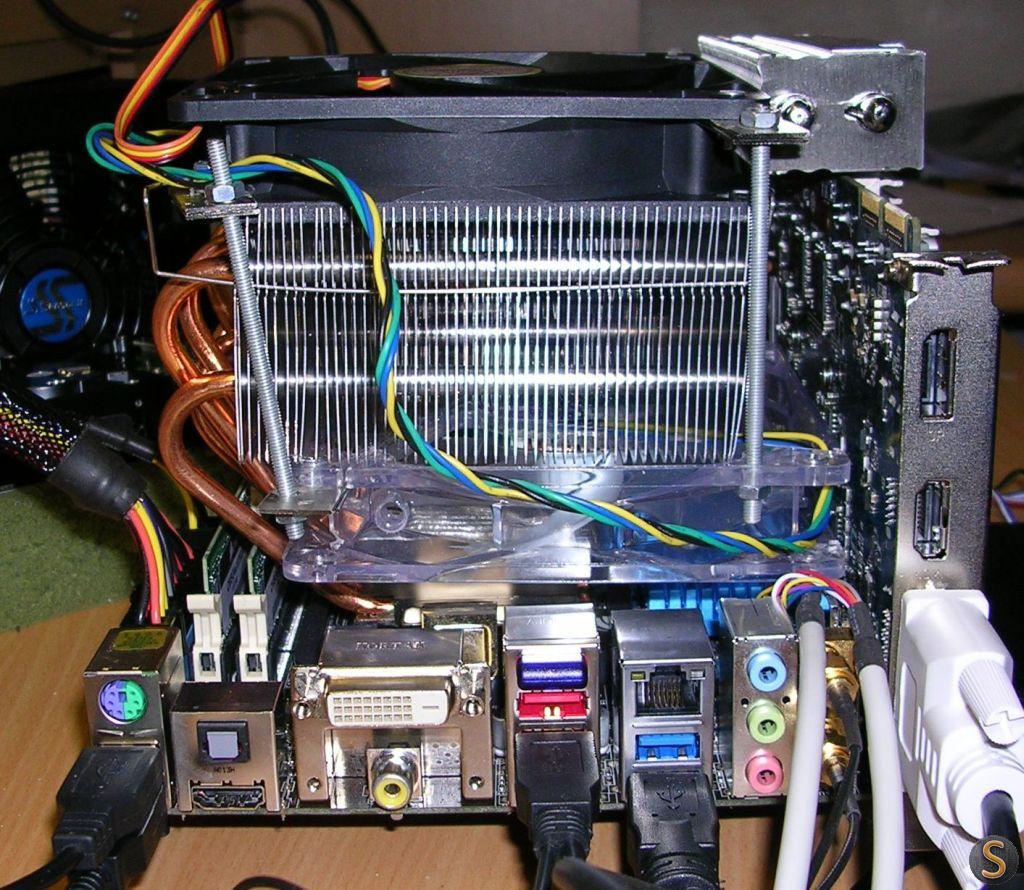

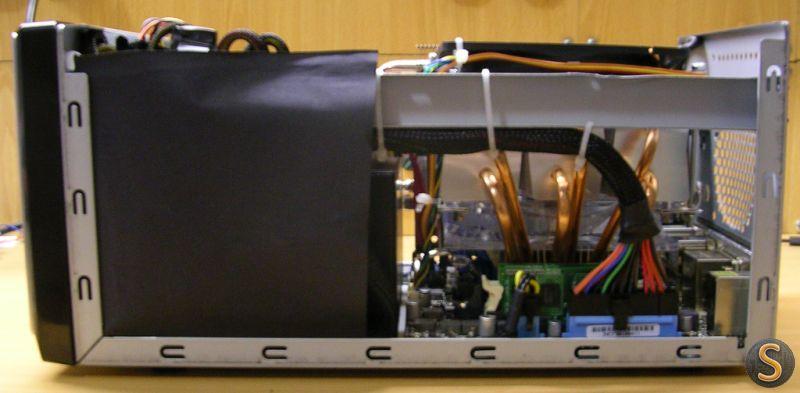

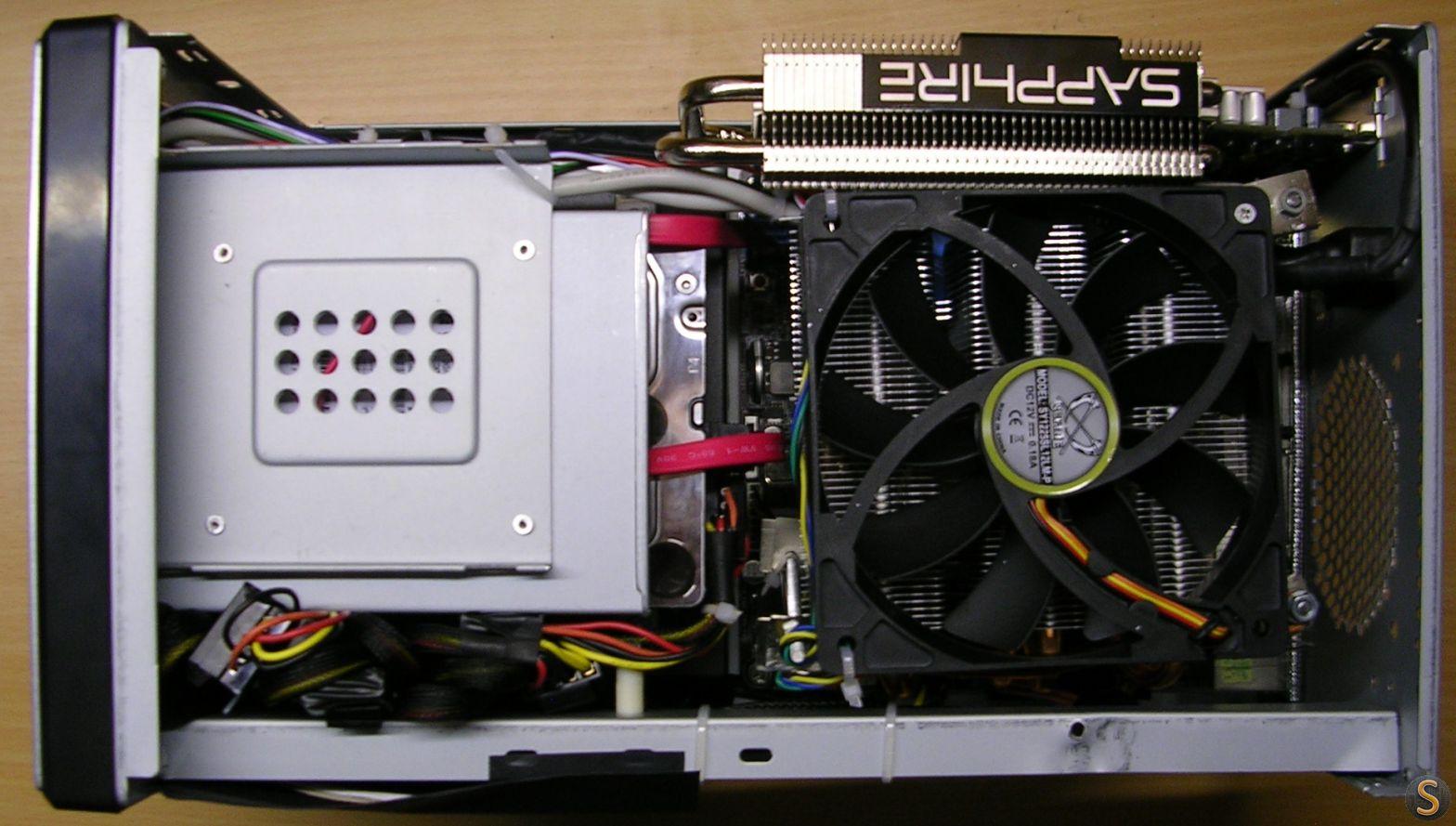

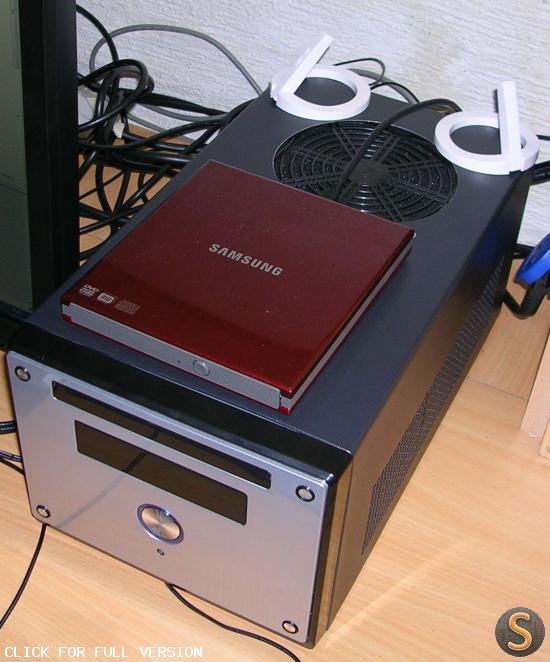

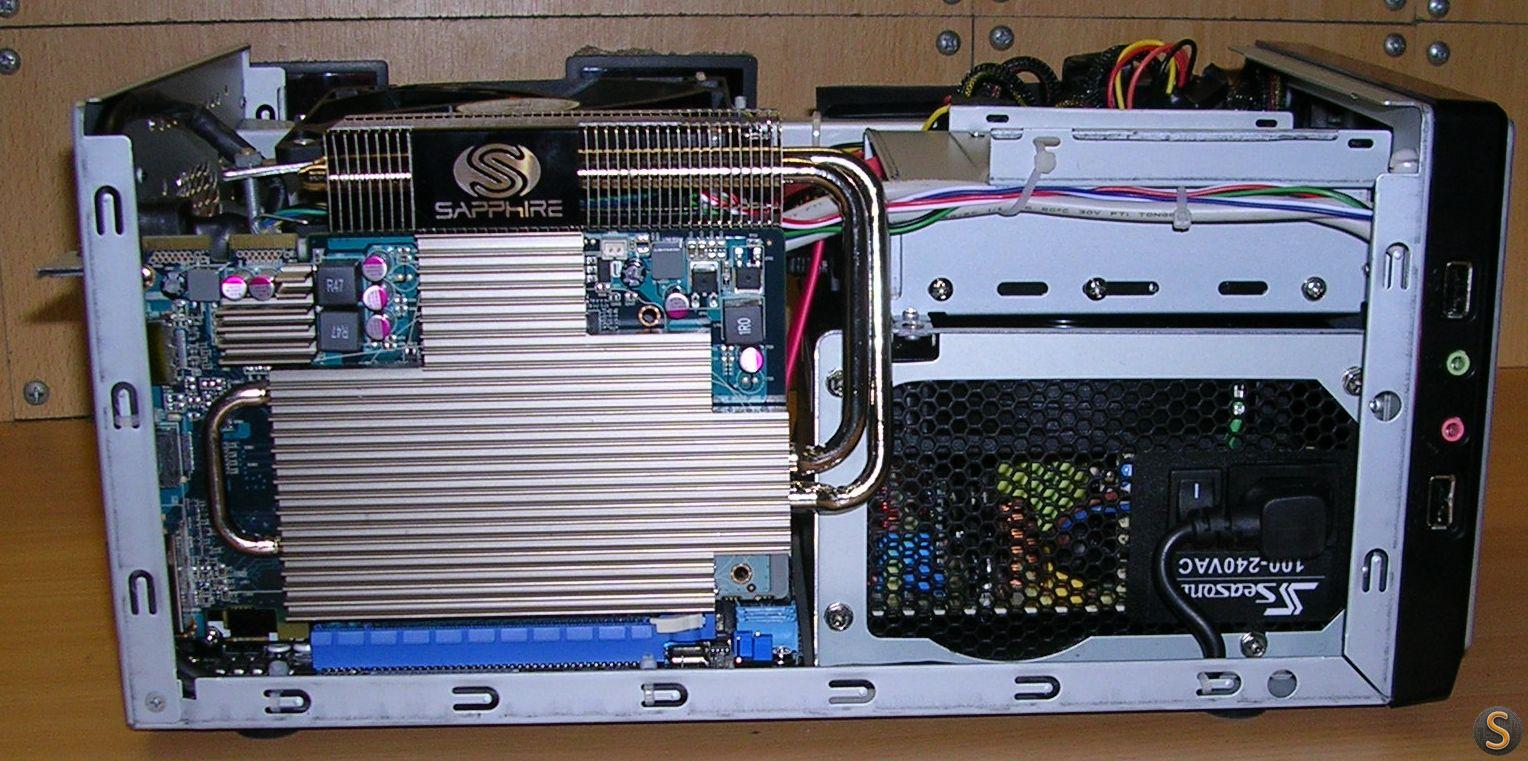

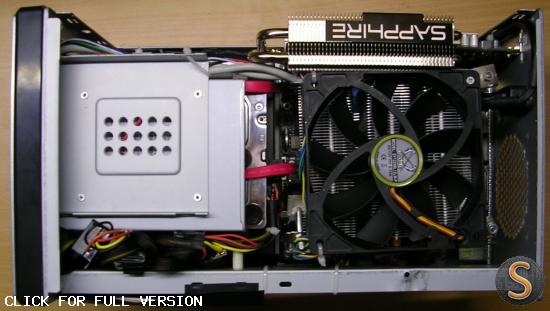

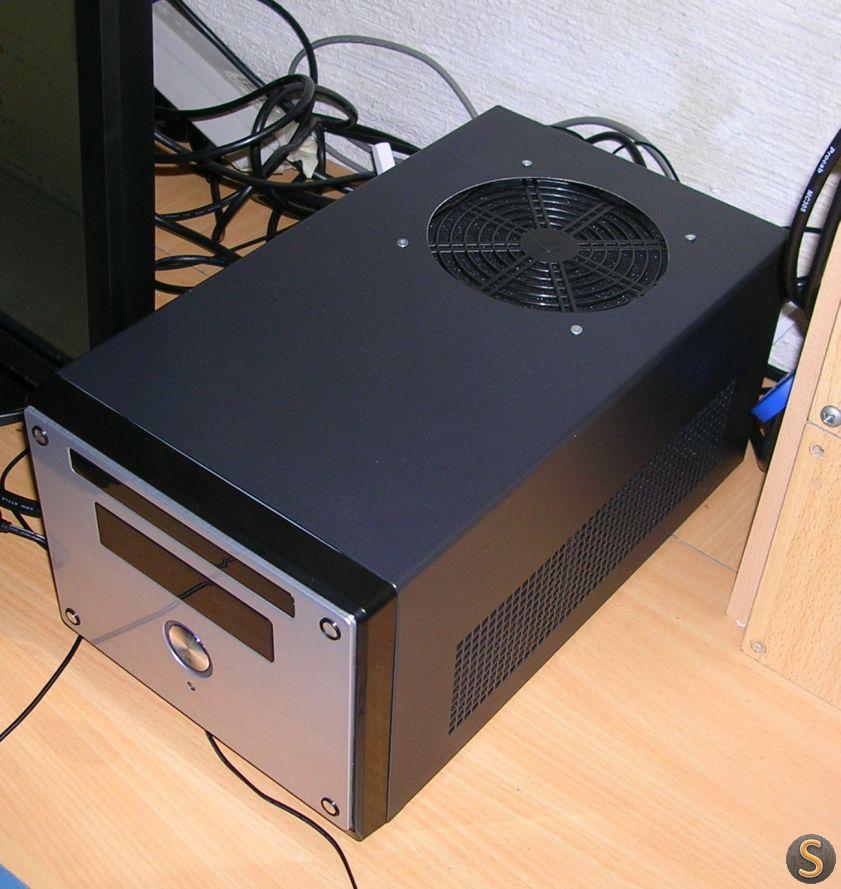

Bovenaanzicht van het eindresultaat

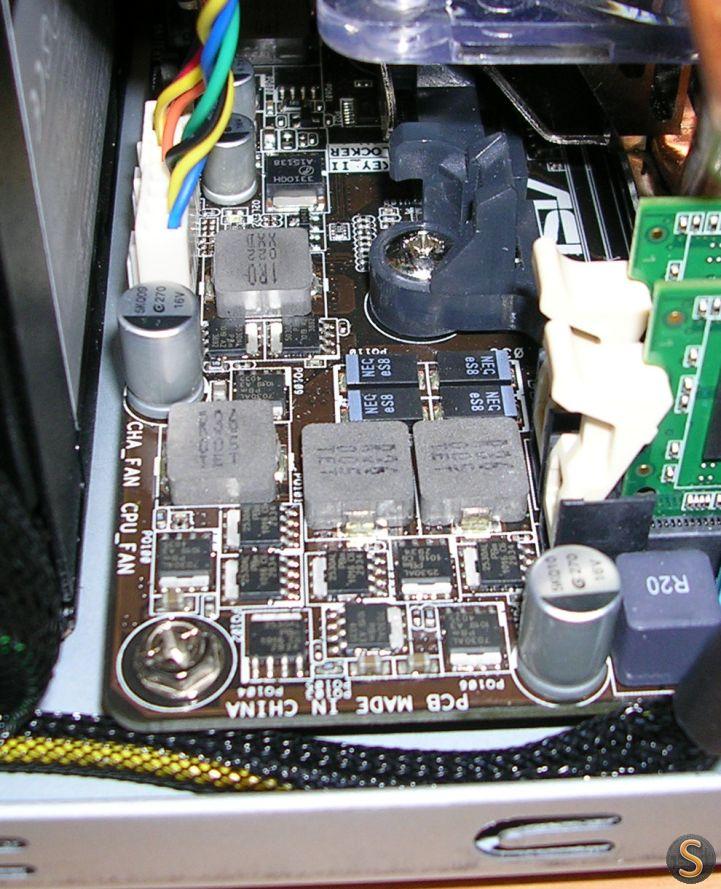

Voedingsgedeelde voor de processor, 3 phase+1

Furmark (Stability test) + wPrime 1024M. Bij beide testen was de wPrime 1024M al 2 keer gedaan, een 3de keer 1024M was bezig zodat de temperaturen zeker stabiel zijn.

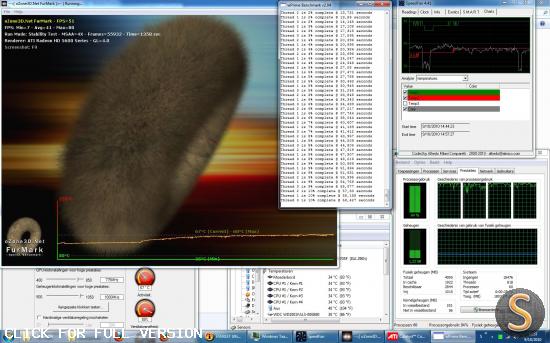

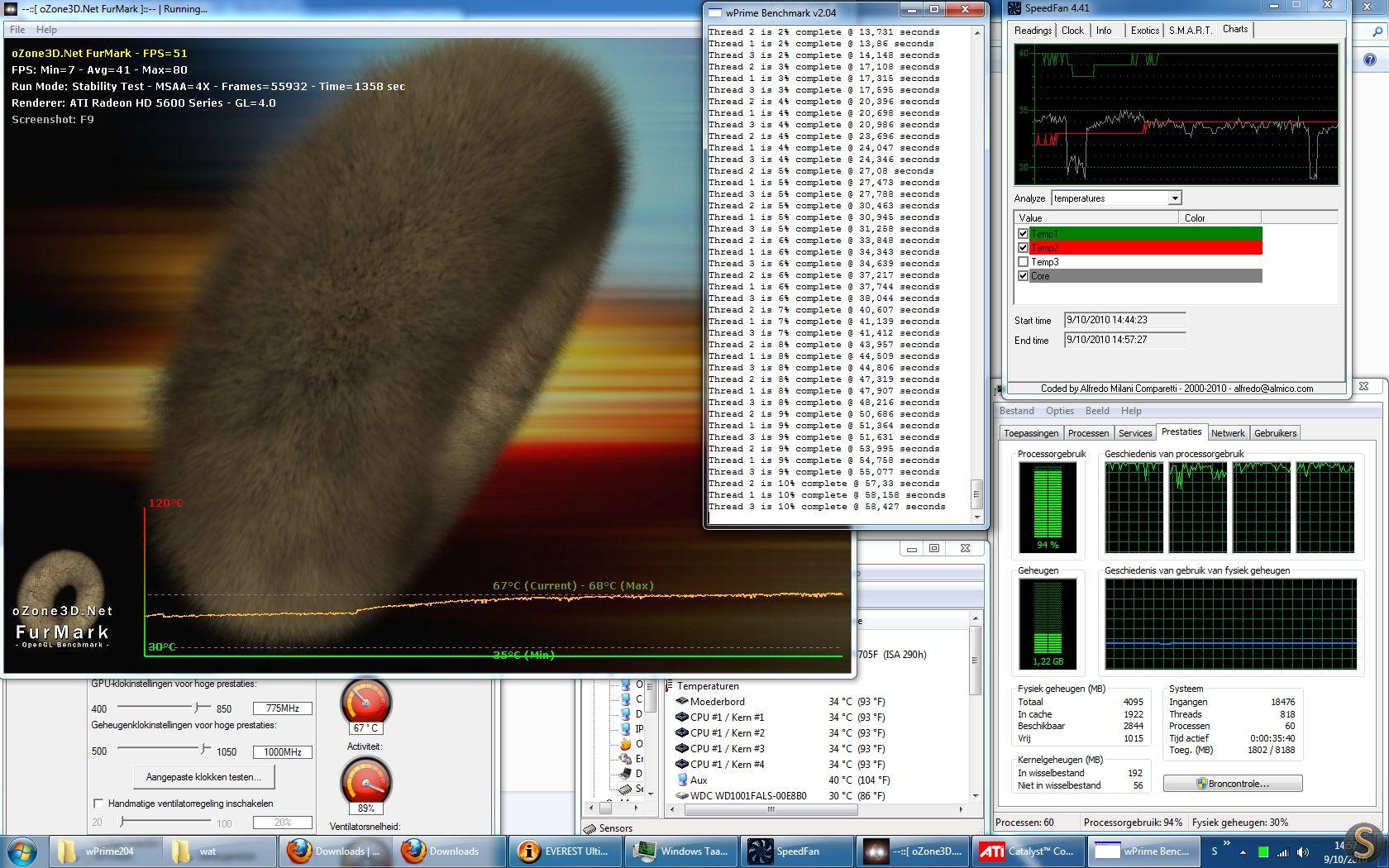

Behuizing zonder deksel (22min furmark + wPrime)

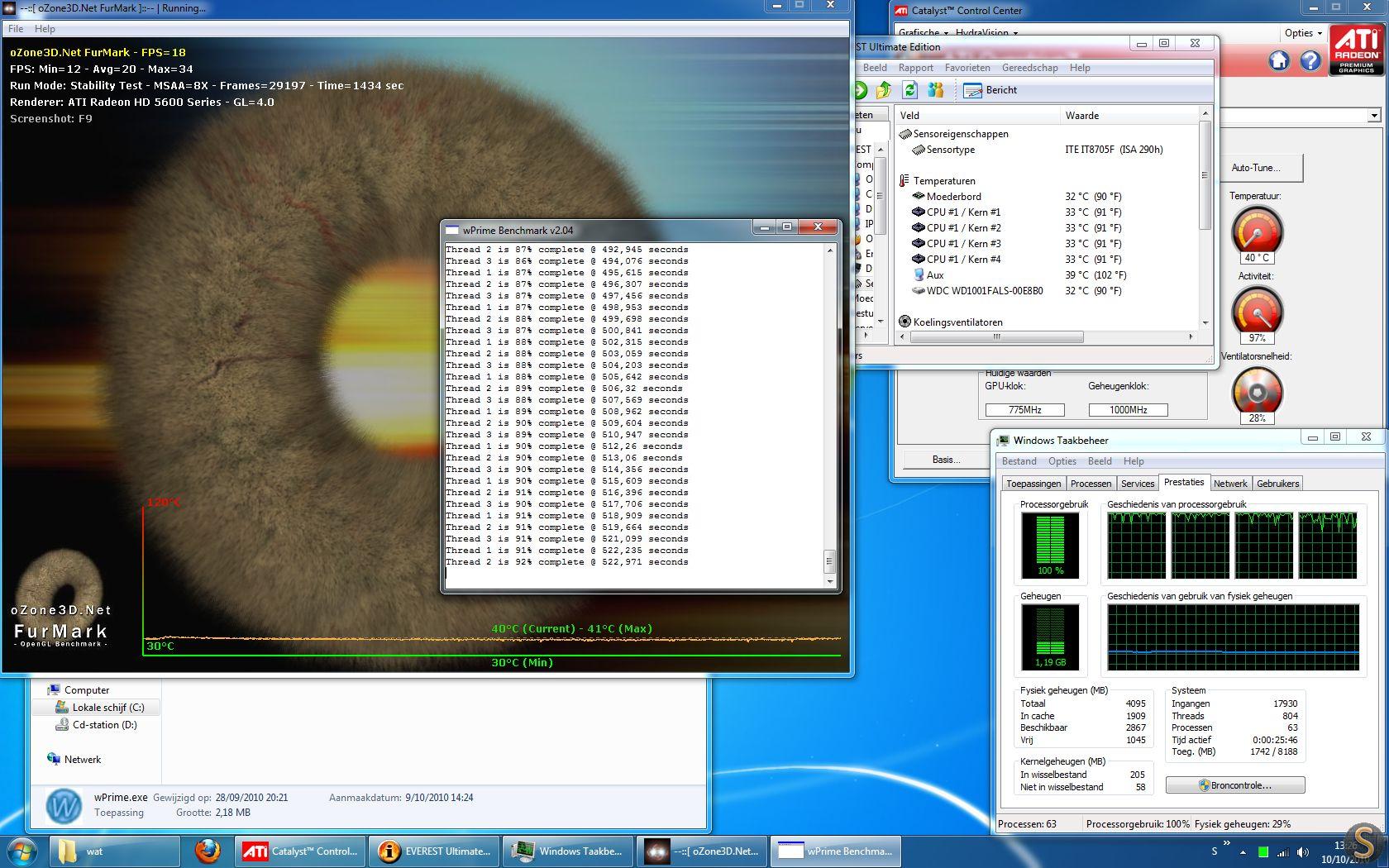

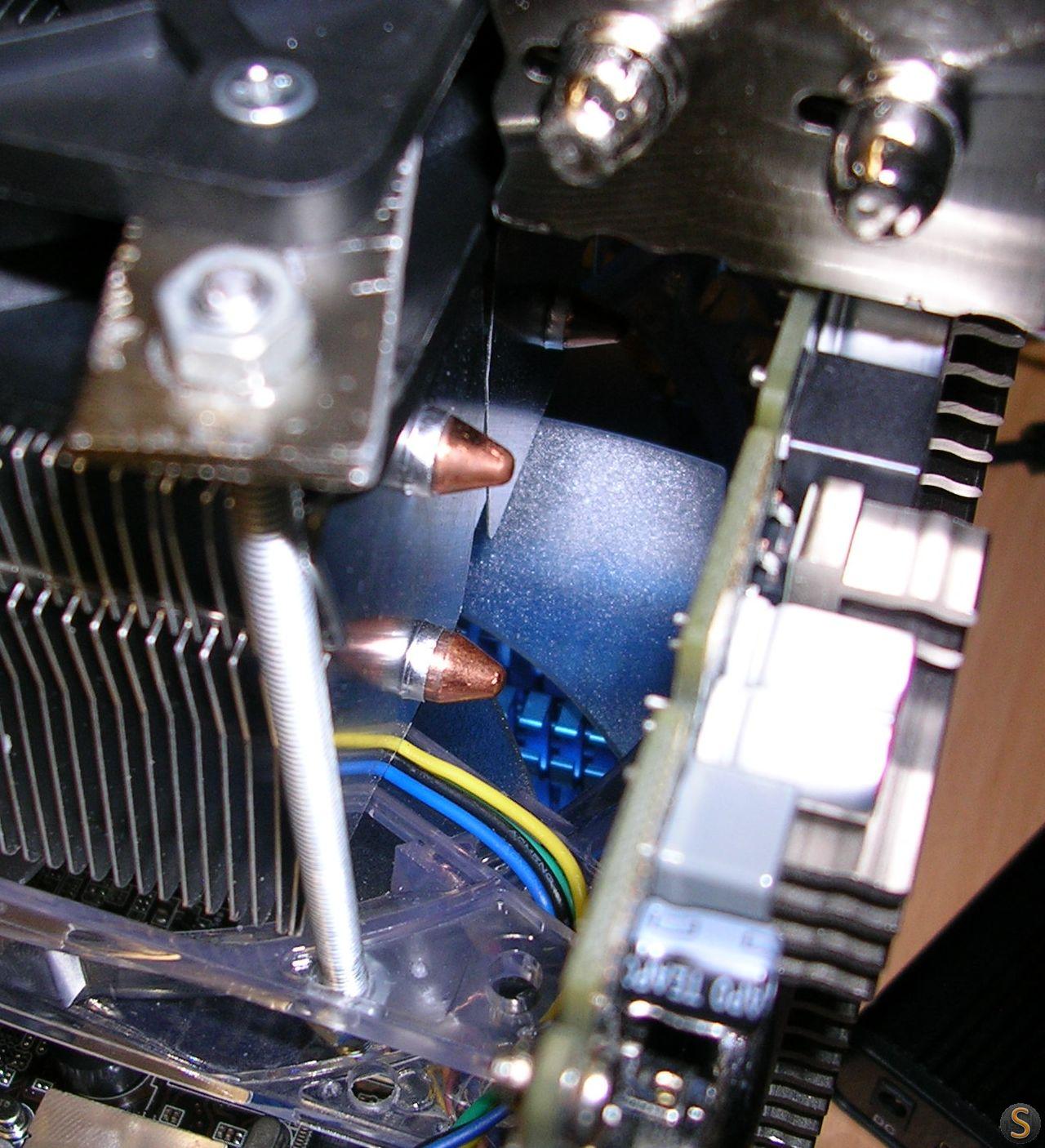

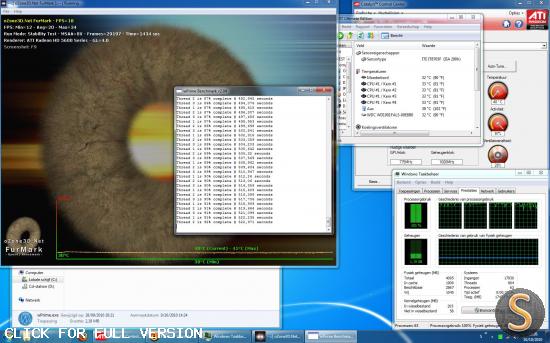

120mm fan op de normaal passief HD5670, behuizing zonder deksel (24min furmark + wPrime)

Ik heb op nog enkel moment een hogere temperatuur gezien dan: (bij omgeving 19~22°) [Behuizing open]
- CPU Core temperatuur: 34°C
- North- en south bridge koelblok: 42°C
- Moederbord: 34°C
- GPU passief: 71°C
- HDD: 32°C

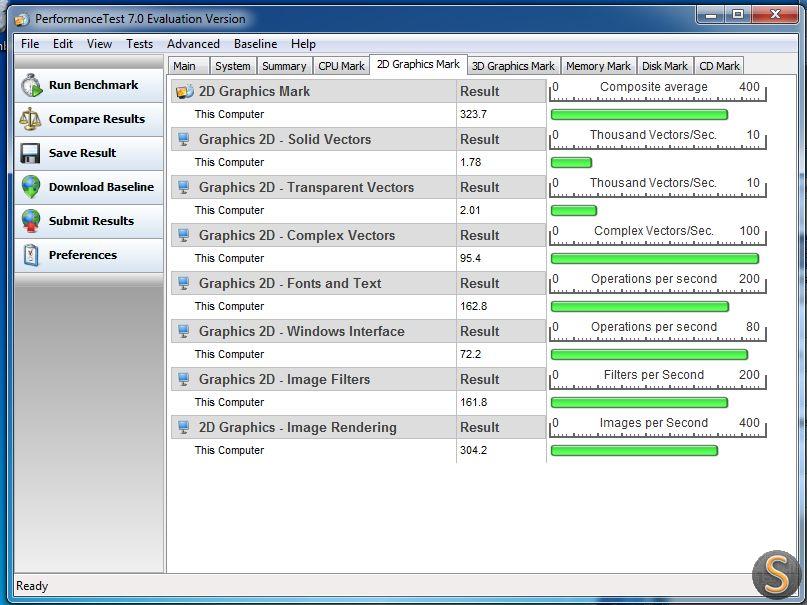

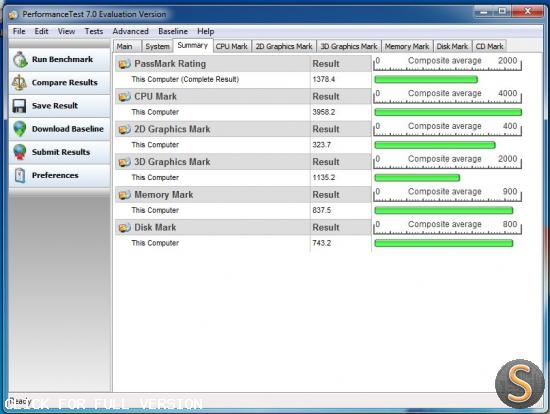

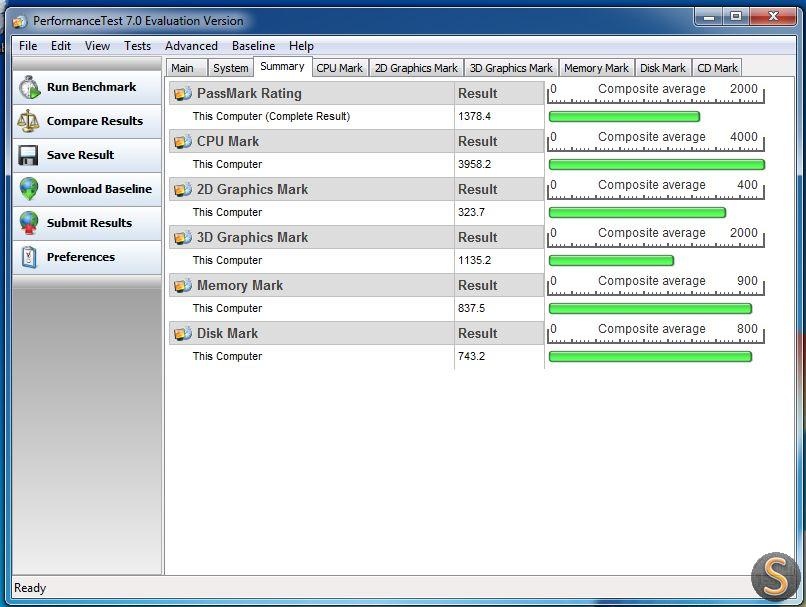

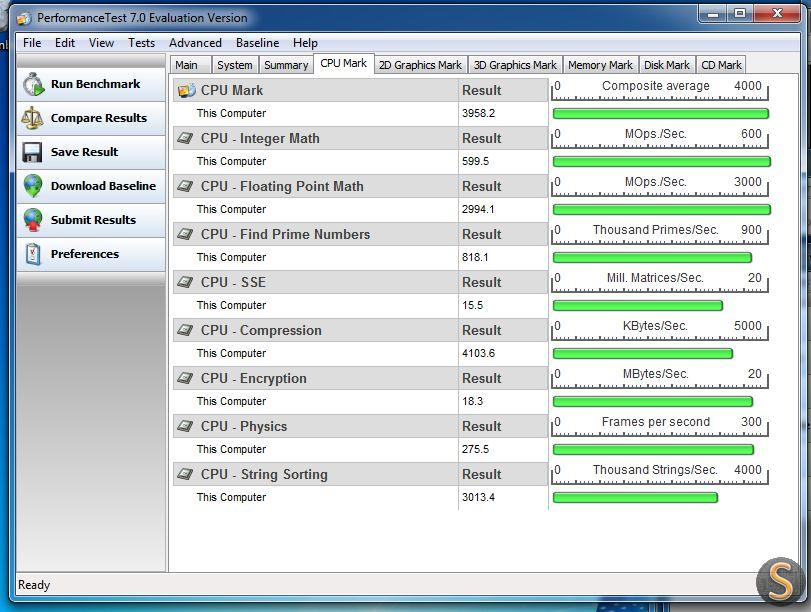

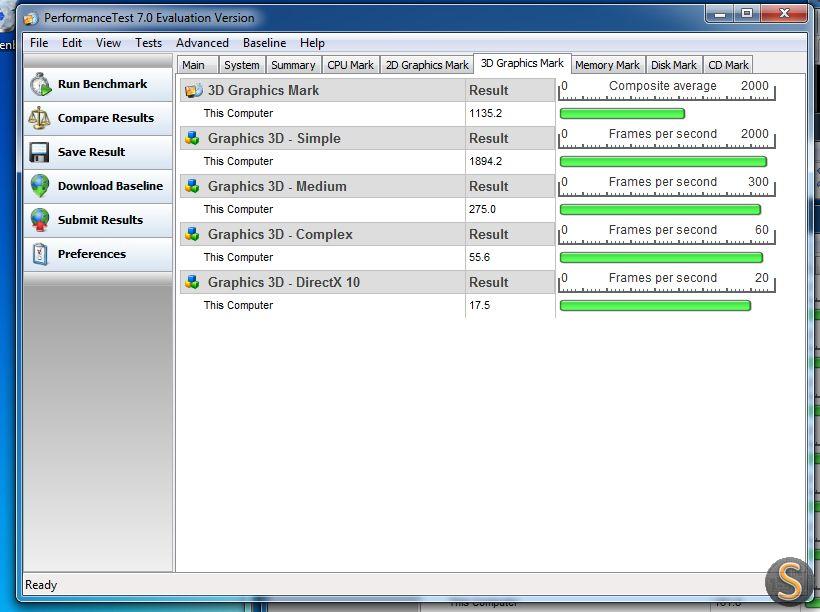

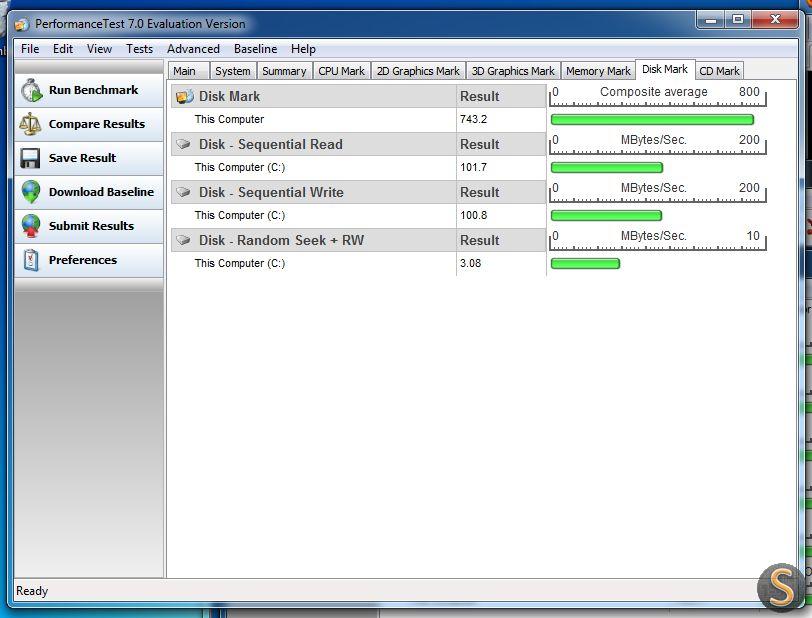

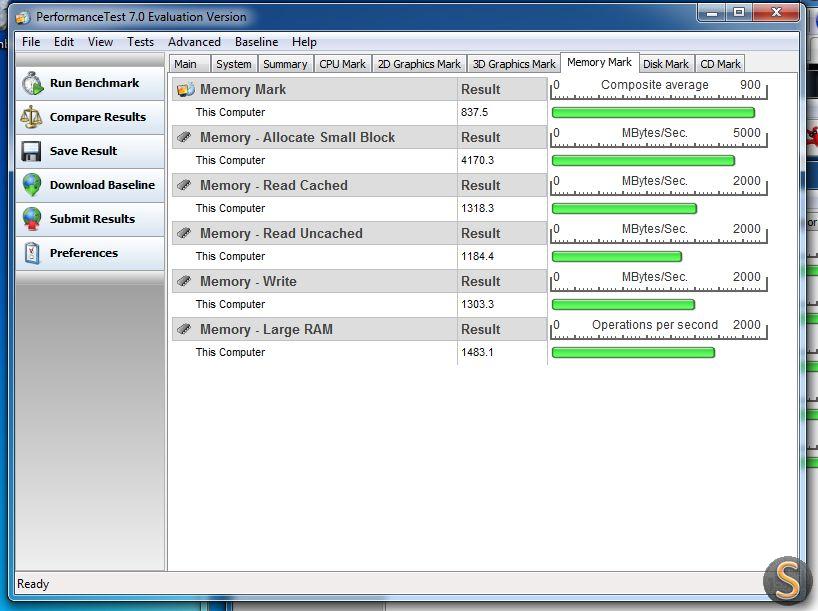

Passmark Performance Test (64Bit)




Via de BIOS van het Asus bord bied deze een functie om de fans te regelen met de zogenaamde Q-Fan functionaliteit. De CPU (Nexus) staat op silent met een minimum rotatie snelheid van 500rpm. De Chassis fan (Scythe stock) staat op turbo met minimum rotatie snelheid van 300rpm. Ik heb de fans nog nooit horen op-spinnen, daarmee bedoel ik sneller gaan draaien omdat de temperatuur te hoog word (Niet moeilijk als je niet boven de 34° komt).

De fans zoals deze staan ingesteld zijn amper te horen (Geen idee hoeveel dBA dit is) maar de grootste lawaai maker in deze setup is HDD, als deze gewoon draait (zonder seek-noizes) is de nog luider dan de fans. De seek-noise van de 7200rpm HDD vind ik irritant luid zijn.

Ook de Seasonic voeding met een 120mm fan produceert geen extra hoorbaar lawaai. Het draaien van de HDD komt gewoon boven het fan-geluid uit.

Temperaturen: (bij omgeving 19~22°) (furmark + wPrime)
[Behuizing dicht, met stoffilters]
- CPU core: 42°C
- North- en south bridge koelblok: 46°C
- GPU: 62°C
- HDD: 41°C

Temperaturen: (bij omgeving 19~22°) (furmark + wPrime)
[Behuizing dicht, met stoffilters, met 80mm intake fan @ 5V]
- CPU core: 38°C
- North- en south bridge koelblok: 44°C
- GPU: 61°C
- HDD: 41°C
