Doelstellingen:
- Gemakkelijk meerdere spanningen kunnen gebruiken
- Geen voedingen meer moten opbouwen op breadboard
- Alle spanning te samen belastbaar tot 500mA
Spanningen:
- +3.3V (trafo: 6VAC)
- +5V (trafo: 6VAC)
- +12V (trafo: 12VAC)
- +15V (trafo: 15VAC)
- -5V (trafo: 9VAC)
- -15V (trafo: 15VAC)

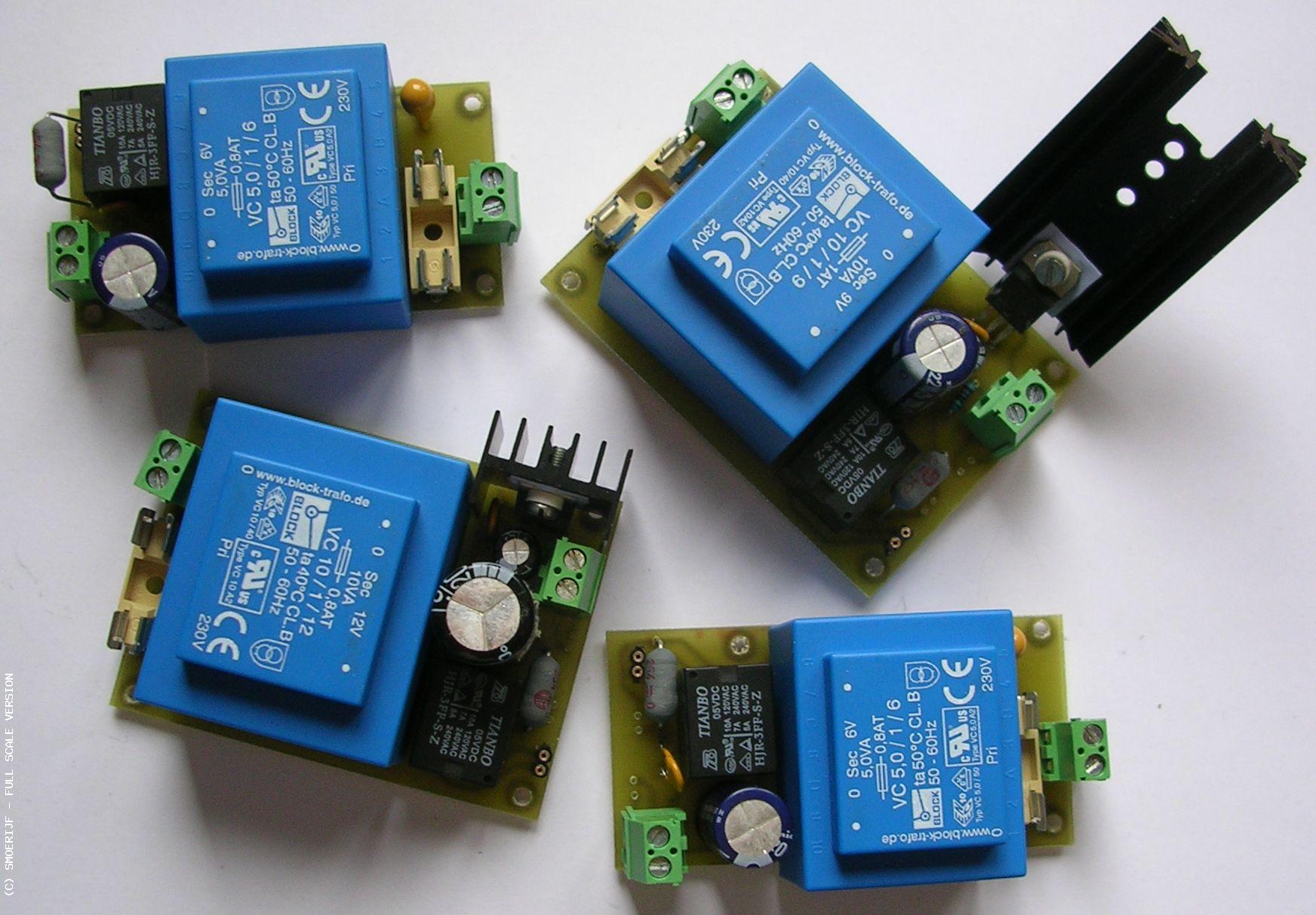

Ik ga hier voor 5 trafo's gebruiken, iedere spanning eigen trafo op de symmetrische 15V na. Deze delen het hun trafo.

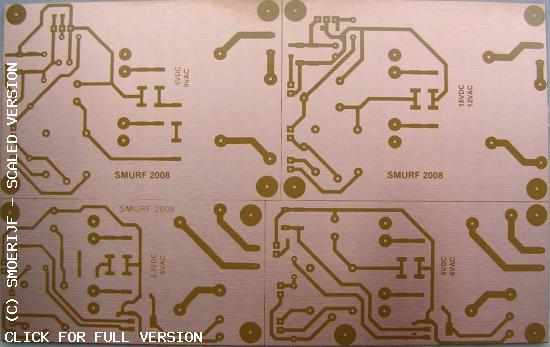

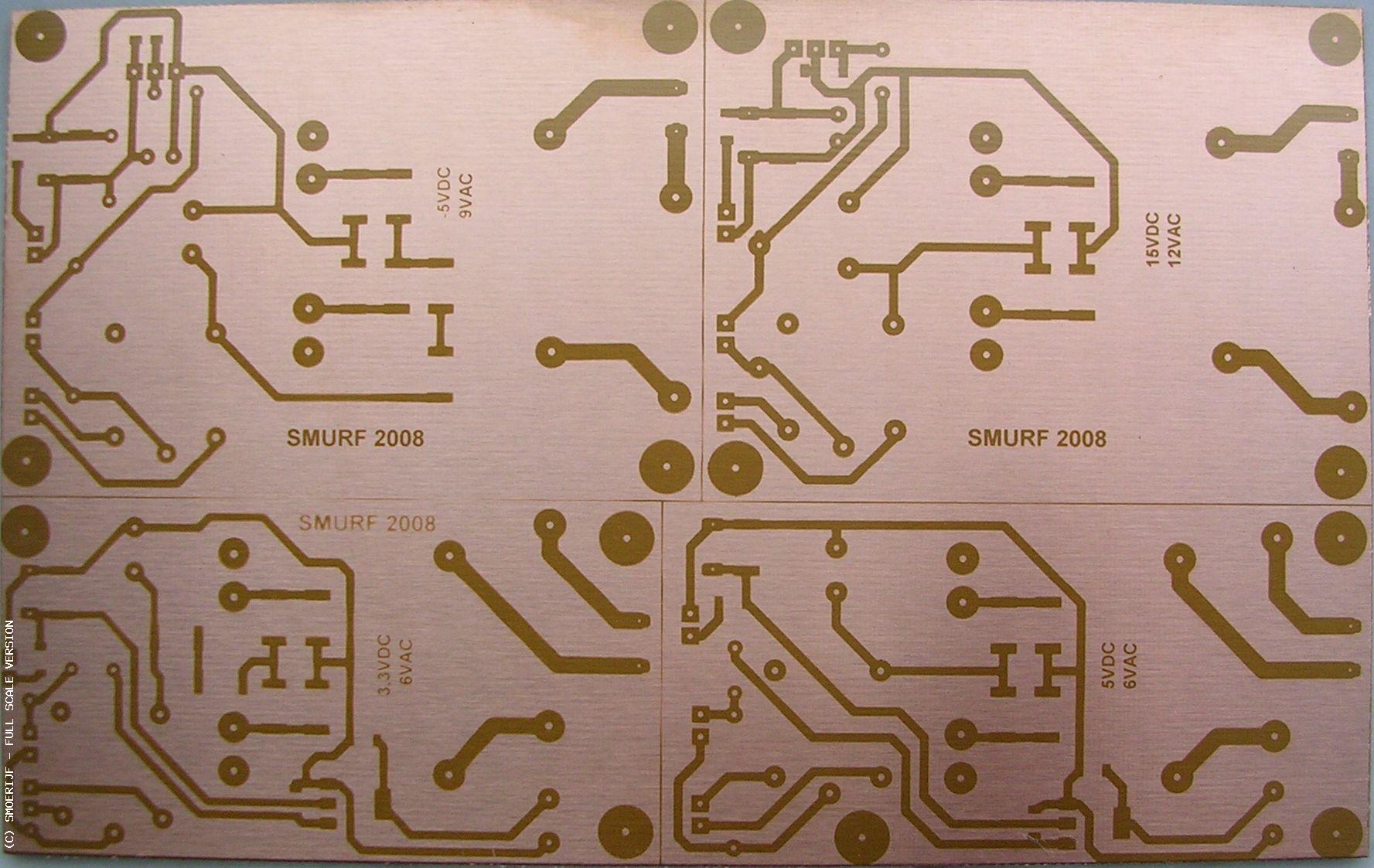

Belicht (5mn, 20s) en ontwikkeld.
De laagspanningsbaantjes zijn 42mil, de 230V banen 80mil.

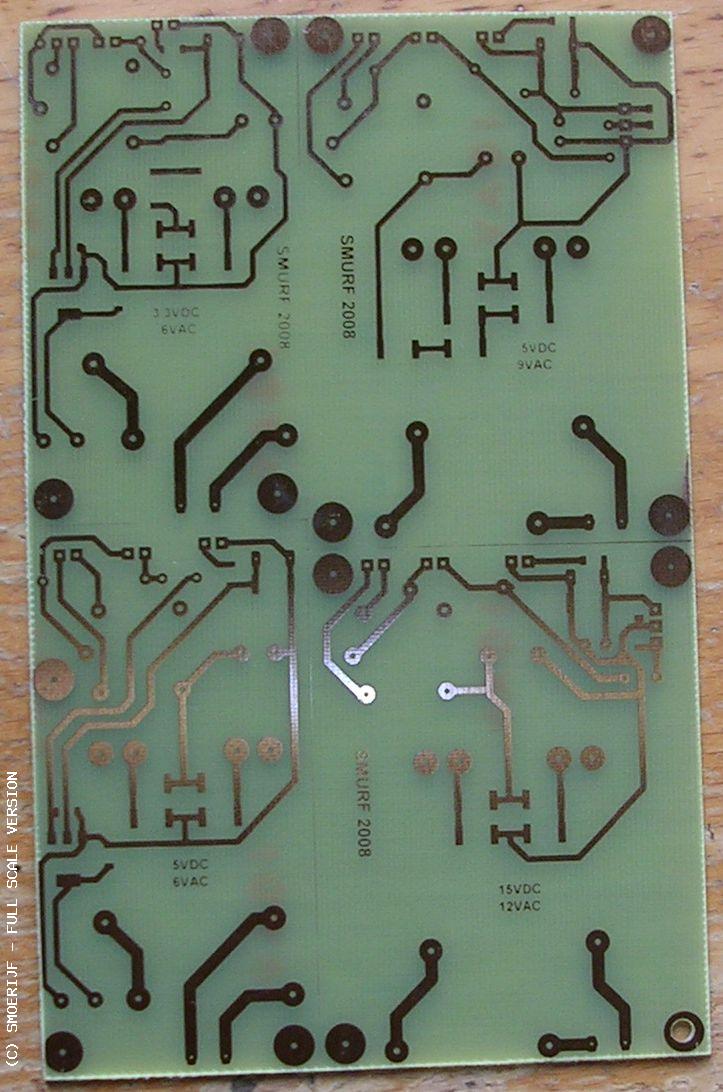

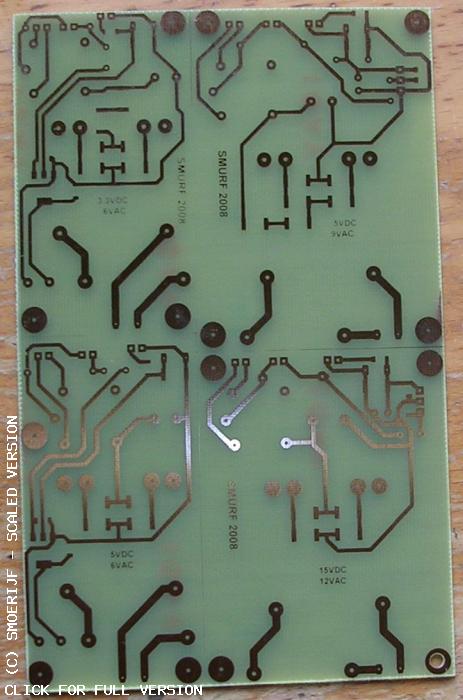

En geëtst. Deze solderen doe ik pas als deze geknipt is (worden dus 4 printjes), anders vrees ik voor mijn componentjes als ze te dicht staan.

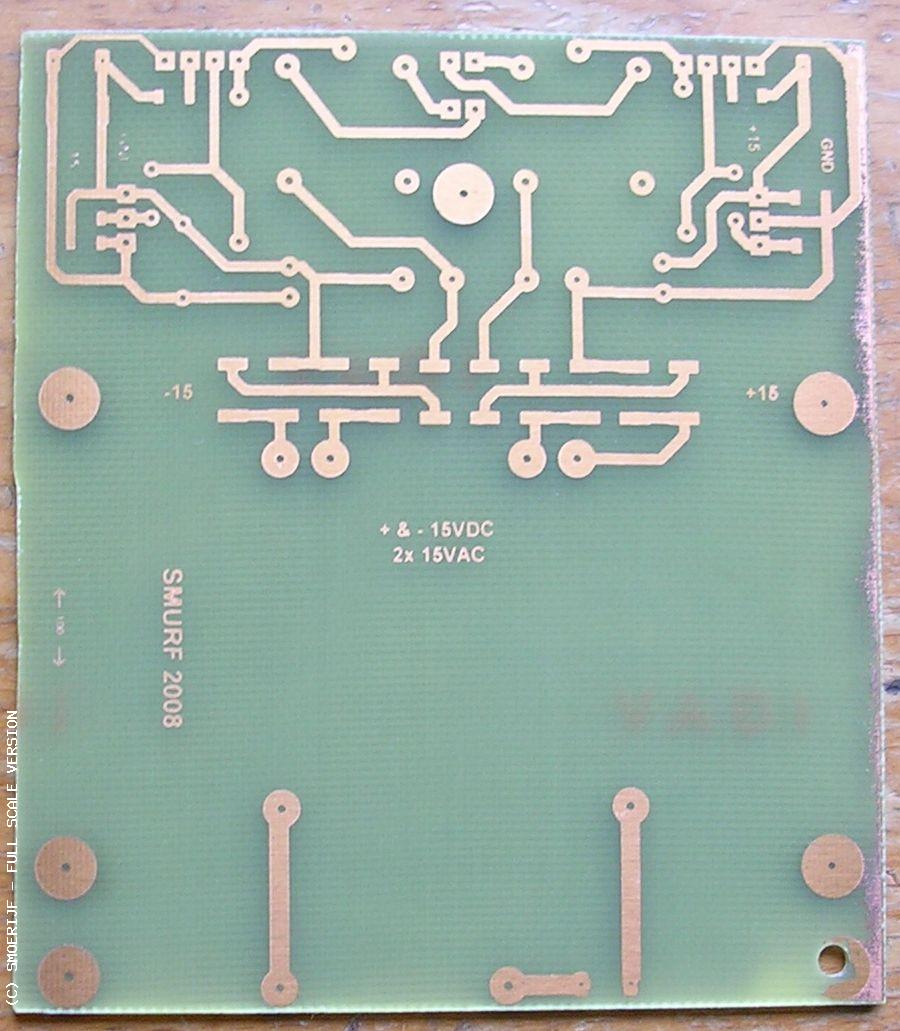

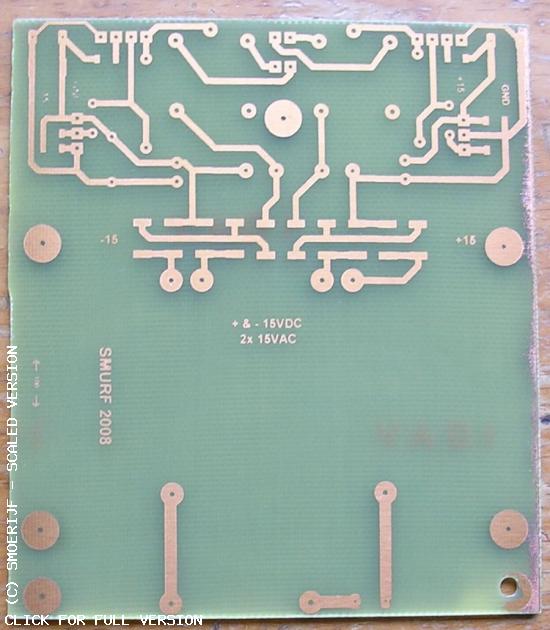

De print met de + & - 15V.
Geëtst.

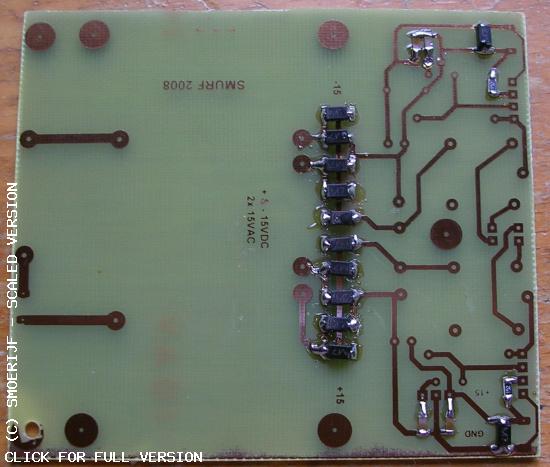

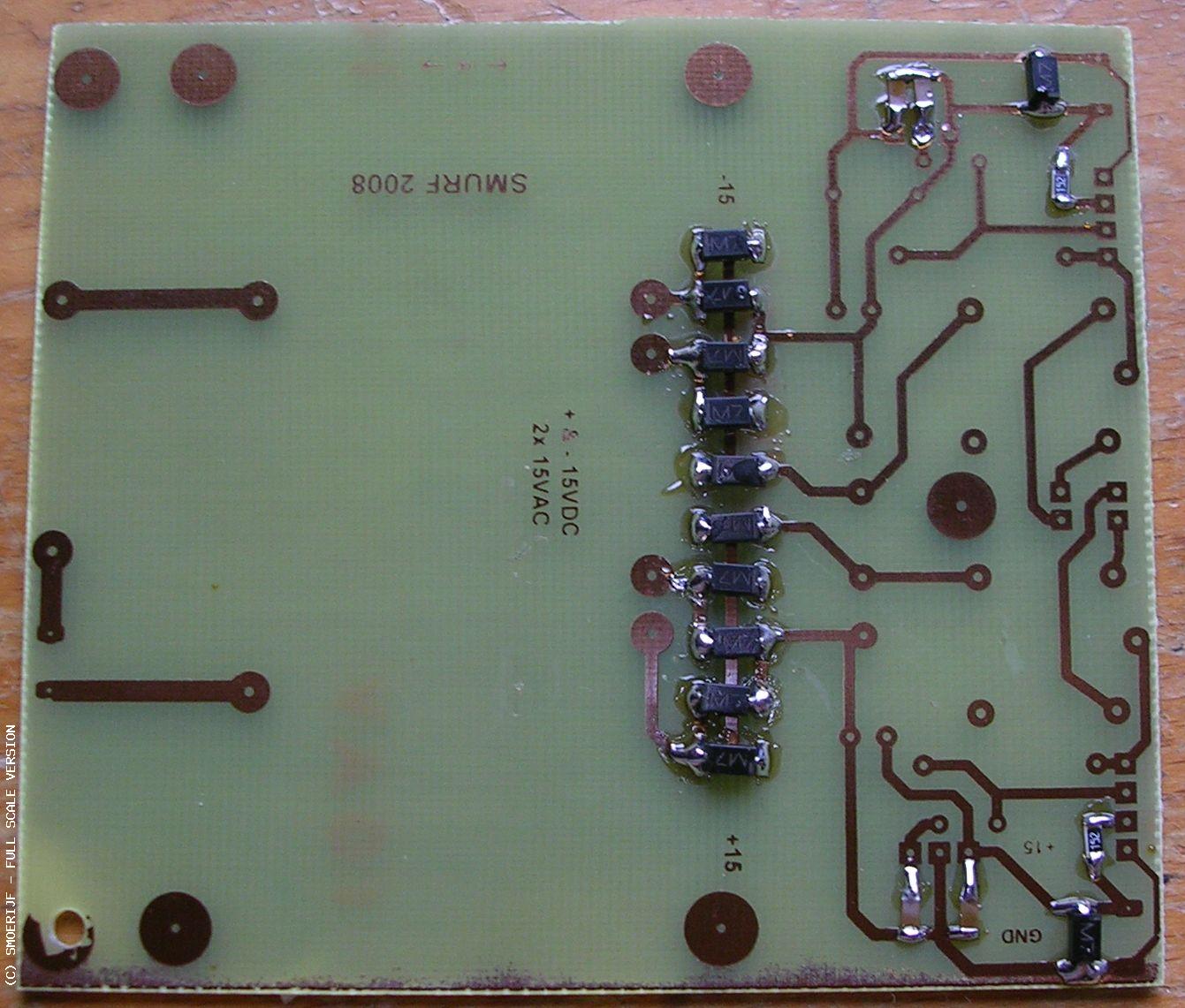

SMD componentjes er al op gesoldeerd. Die MELF-package (1N4007) valt tegen om te solderen, 1206 is veel simpeler.
Boren zal nog een paar dagen moeten wachter tot het school weer begint (1 sept).
De +/-15V print is ook al gesoldeerd maar heb geen 7815 meer liggen.
