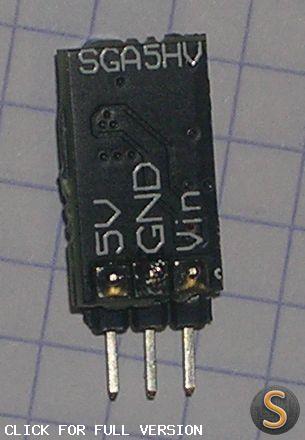

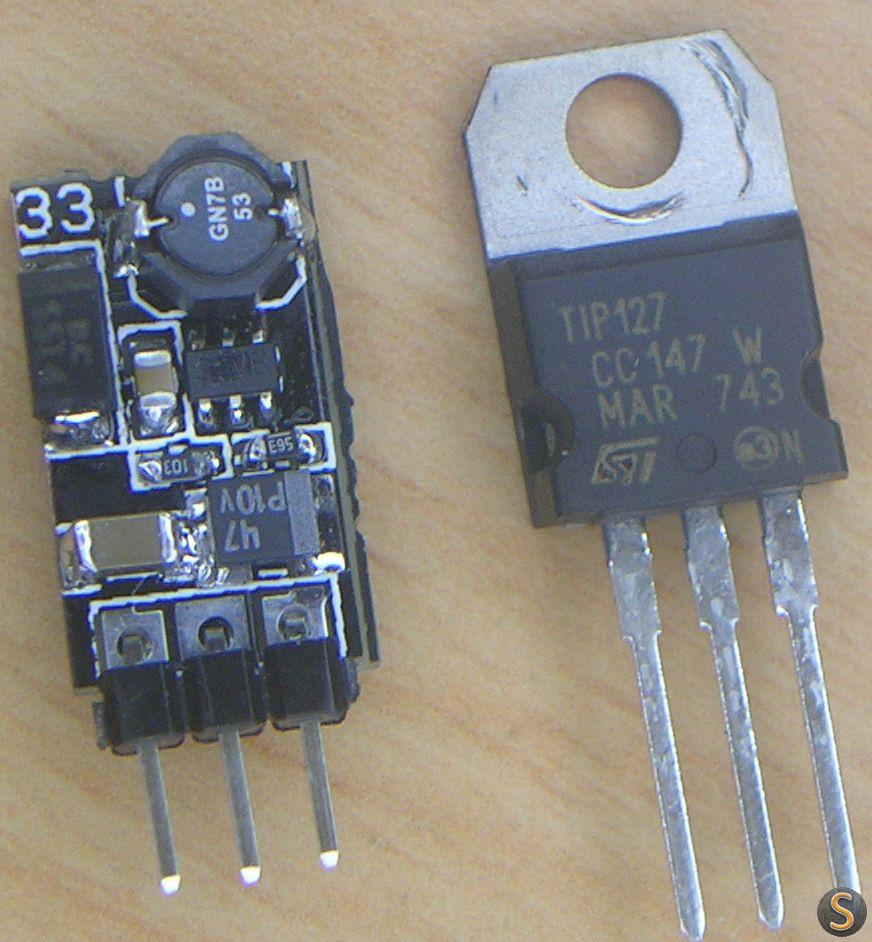

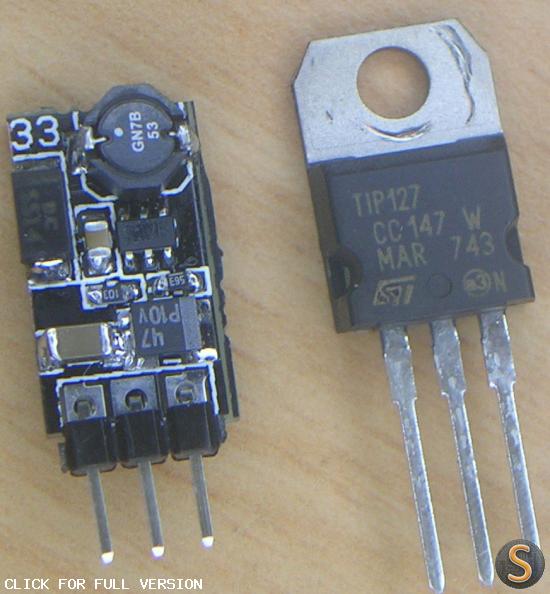

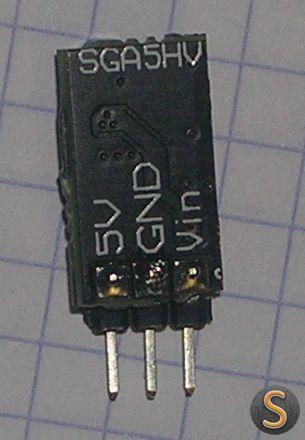

Mini schakelende voeding, even groot als een TO220 behuizing. Dit printje is een dropin replacement voor een 7805, pinout is net hetzelfde. Meer deze heeft wel als voordeel dat het schakelende regelaar is, bijna geen vermogen verlies dus de regelaar wordt ook niet warm.

Op het printje zit een switcher met de nodige componenten en in- en uitgang buffercondensators. Helemaal geen extra componenten vereist om te kunnen gebruiken. Maar daar stoppen de voordelen nog niet: De minimale ingangsspanning is 5,5V en mag op lopen tot 40V. Over het gehele spanningsbereik is het rendement een 80%.

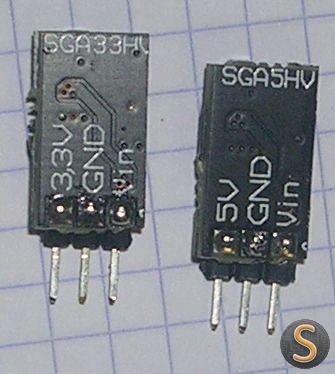

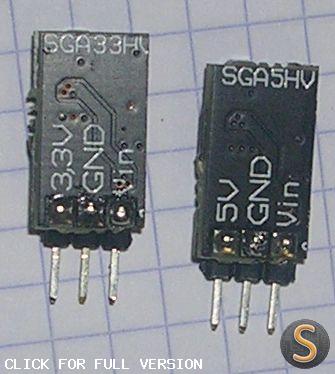

Ik heb hier ook een 3,3V versie van, de SGA33HV.

De nood bestond een switcher te hebben met vaste 12V uitgang omdat het weg te werken spanningsverschil te groot was.

Ik heb gewoon het printje van de 3,3V versie een beetje anders bestukt om er een 12V versie van te maken. De feedback spanningsdeler is aangepast en de condensator op de uitgang. Deze condensator is normaal tantalium 47µ/10V. Deze heb ik vervangen door een 4,7µ/16V 1206 ceramisch model.

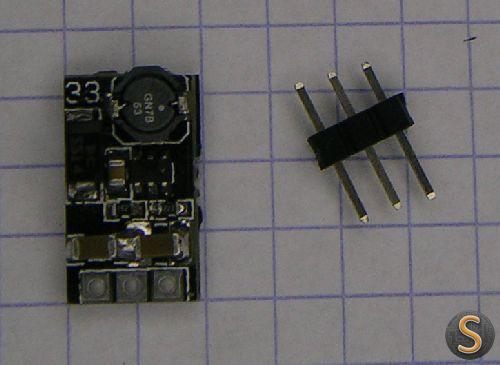

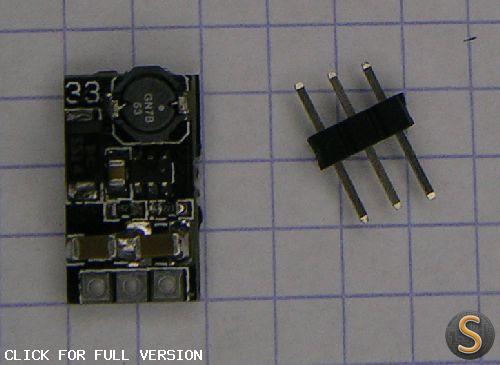

SGA12V - Fixed 12V switcher (max. 300mA)

De nullastspanning is 12,06. Onder een belasting van 250mA zakt deze naar 11,85V. Waarschijnlijk is de gebruikte spoel te klein voor deze uitgangsspanning. Niet verwonderlijk want de spoel is berekent voor 5V uitgangsspanning.

Het gebruike switcher IC bepaalt de maximale uitgangsstroom, in dit geval zit er een 300mA type op. De 12V gaat gebruikt worden voor een 12V fan te voeden.
Deze SGA12V komt op een fancontroller die 33V als ingangsspanning krijgt.

Hey Ziet er zeer professioneel uit!

Kun je aangeven welk IC je hiervoor gebruikt heb?
En wat is de maximale stroom?

Geef je hier misschien ook een schema of componenten van uit? Ik zit namelijk met een projectje waarbij temperatuur kritisch wordt genomen. Ik kwam jouw ontwerp tegen en als dat goed koel blijft, zou het een perfecte oplossing zijn.
