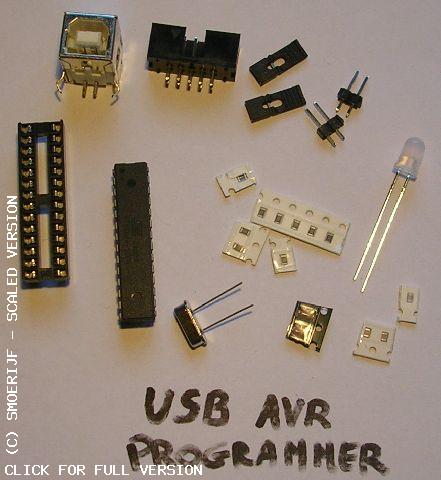

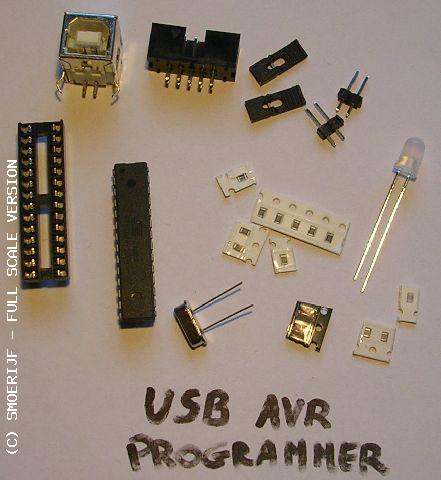

Als je de AVR USB programmer kit hebt gekocht horen onderstaande componenten mee geleverd te zijn:
File #85


Componentenlijst
9 Weerstanden
Aantal
2
1
1
5
Referentie
R1, R2
R3
R4
R5-R9
Waarde
68R (0805)
1k5 (0805)
10k (0805)
180R (0805)


3 Capacitors
Aantal
2
1
Referentie
C1, C2
C3
Waarde
22p (0805)
100n (0805)


1 Integrated Circuit
Aantal
1
Referentie
U1
Waarde
ATMEGA8 (DIL28 op IC voet)



3 Diodes
Aantal
2
1
Referentie
Z1, Z2
STATUS
Waarde
Zener 3,3V (minimelf)
LED-RED (5mm) (let op polariteit)*


6 Miscellaneous
Aantal
1
1
1
2
1
Referentie
J1
ISP 10
ISP 6
V target, SLOW
X1
Waarde
USB-B connector
10 polige box header
6 polige box header (niet meegeleverd!)
Jumper (verbingsstuk meegeleverd)
Crystal 12Mhz

* Polariteit is aangeduid, wanneer deze omgepoold wordt, zijn de 2 kleuren ook omgekeerd. De led is dan rood als de programmer idle is.

Om gemakkelijk te kunnen solderen begin je best met de laagste componenten, de SMD'tjes dus. De volgorde waarin je deze soldeert maakt niet uit. Maar let wel op dat de juiste weerstanden en condensators op de juiste plaats zitten. De footprint van de zener diodes (minimelf) is veel groter en dus gemakkelijk te herkennen, hierbij moet je opletten voor de polariteit.


De weerstands- condensatorwaardes van de componenten zijn te vinden in de componentenlijst hierboven.

Aanduiding van de weerstandswaarden op SMD weerstanden:
- De 2 eerste cijfers vormen ook effectief de 2 eerst cijfers van de waarde
- 3de cijfer is de vermenigvuldigingsfactor. 10 ^ x waardij x het 3e cijfer is.
- 68R => 680
- 180R => 181
- 1k5 => 152
- 10k => 103
Je kan waarde natuurlijk altijd na meten met een multimeter.

Condensators
- Deze hebben geen duidelijke aanduiding
- De kleur van de condensator bepaalt te waarde, dit zijn geel/bruin tinten, bijna niet te herkennen.
- De waarde kan je meten als je over capaciteit-meter beschikt.
In de kit van deze programmer zitten 2 maal 22p en 1 maal 100n. De reel waar dan 2 condensators in zitten zijn dan de 22pF en de eenzame condensator is 100nF.
Of, leg de 3 condensators naast elkaar en vergelijk de kleur. De kleur die 2 keer voorkomt is 22pF.

De manier die ik gebruik om SMD te solderen:
- Doe een beetje tin op 1 pad
- Houd de bout op het pad
- Pak het SMD component vast met een pincet
- Schuif het component in de tin die op het pad zit
- Haal de soldeerbout weg
- kijk of het component er netjes op zit
- Als het scheef zit, of het andere pad niet raakt, tin opnieuw verwarmen en opnieuw uitlijnen
- Het component zit nu vast aan de print
- Nu kan de andere kant gesoldeerd worden
- Bout in de hoek zetten die gevormd is door de print en rand van het component
- Beetje tin toevoegen
- Soldeerbout weg nemen
- Als de soldering van het eerst pad niet goed/mooi is, kun je het opnieuw verwarmen en bijwerken. Probeer het aantal keer dat je herverwarmt te beperken, beste is niet opnieuw te verwarmen natuurlijk.

Als je wil dat het vooruit gaat: doe dan wat tin op 1 pad van elk component. Haal alle SMD componenten al uit de reels en leg ze klaar. Zodat je ineens een hele reeks kan doen. Soldeer dan alle componenten met 1 pad vast. Als alle componenten dan met 1 pad vast zitten kun je het 2e pad ook doen. Als je het goed doet zijn alle SMD'tje in no-time gesoldeerd. Want in tegenstelling tot through-hole moet je de print niet zitten omdraaien en telkens weer de pootjes afknippen.

Als de onderkant in orde is, kunnen de trough-hole componenten erop. Deze worden ook van laag naar hoog gesoldeerd. Volgorde:
- Crystal
- IC voetje
- Jumpers
- Duo led
- ISP connectors
- USb-b connector

Als alles gesoldeerd is, kan de ATMega8 in zijn voetje en is het tijd voor te testen.

Testen
Voordat je de programmer al direct op de PC aansluit, kun je best eens meten of je geen kortsluiting hebt tussen VCC en GND. Plaats de VTarget jumper, en meet dan met de multimeter op de Ohm-stand tussen de GND en VCC (pin 2 & 4, 2 bovenste pinnen aan de rechterkant) van 10 polige ISP connector. Als je oneindig meet, of in ieder geval toch zeer hoge weerstand is het goed. Anders zul je moeten gaan zoeken naar de kortsluiting.

Als je geen sluiting hebt tussen GND en VCC kun je zonder schrik te hebben de programmer aansluiten op de PC. De PC zou de programmer moeten herkennen als, en een melding weergeven dat 'USB-AVRIsp' is gevonden.
