Ik wou een versterker gaan bouwen die wat overschot had voor gewoon werkplaats gebruik.

2x 100W @ 4 Ohm
2x 60W @ 8 Ohm
Spanning: +/- 33V
Transformator: 2x 24V - 300VA
Buffer elco's: 2x 6800uF

Omdat dit eerst versterking is die ik ga bouwen heb ik gekozen het simpel te houden en te gaan voor een chip amp. De TDA7293 is hier een schoon dingske voor.

Voor de allereerste power-up heb ik de versterker eerst getest mbv mijn dual 0..16V voeding . Maar ze werkte beide* van de eerst keer (zo heb ik het graag). Er stond ook totaal geen DC offset op de uitgang.
* Voor stereo heb je TDA7293 nodig.

De dual voeding kan maar 600mA leveren, een audio signaal is niets anders dan piekstromen trekken (vooral in het laag dan) slaagt de voeding voor het minste in stroombegrenzing. (Daarvoor dient deze natuurlijk, beveiligen tegen overstroom/kortsluiting) Dus na de stroombegrenzde voeding mogen de 2 amps aan een 2x12V trafo. (Dus nog niet vol vermogen)

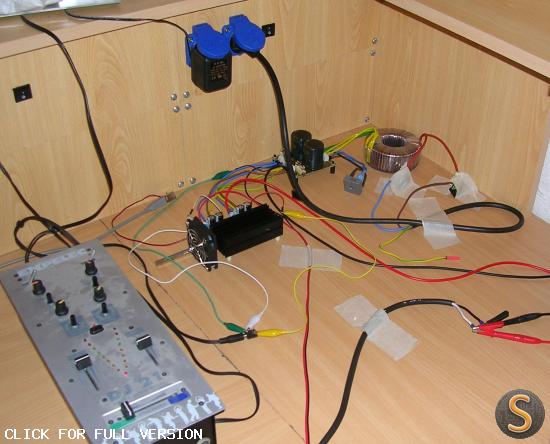

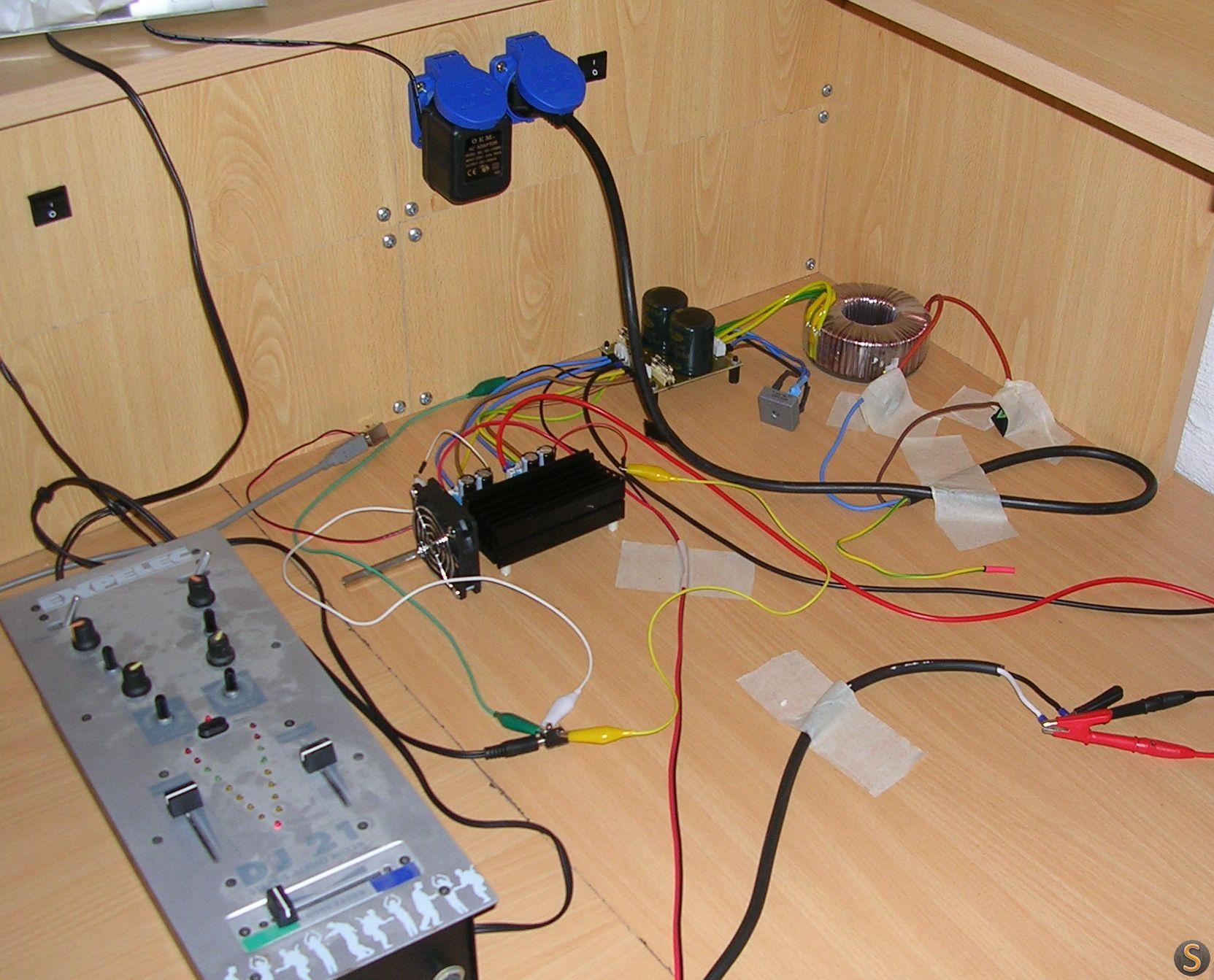

De TDA7293 in stereo formatie

Zonder de fan word het geheel warm, maar ik kan mijn hand dan nog wel op de koelplaat houden dus de temperatuur ervan zal niet ver boven de 40° uit komen. Je moet denken dat de amp nu nog maar de helft van zijn toekomstige voedingsspanning krijgt. Met de fan is het geheel gewoon kamertemperatuur, niets warm. Dat is natuurlijk veel beter dan welke vorm van opwarming dan ook.

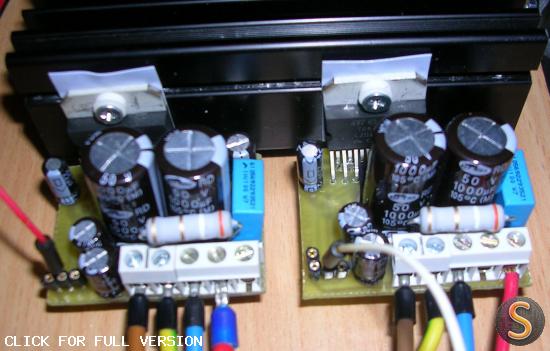

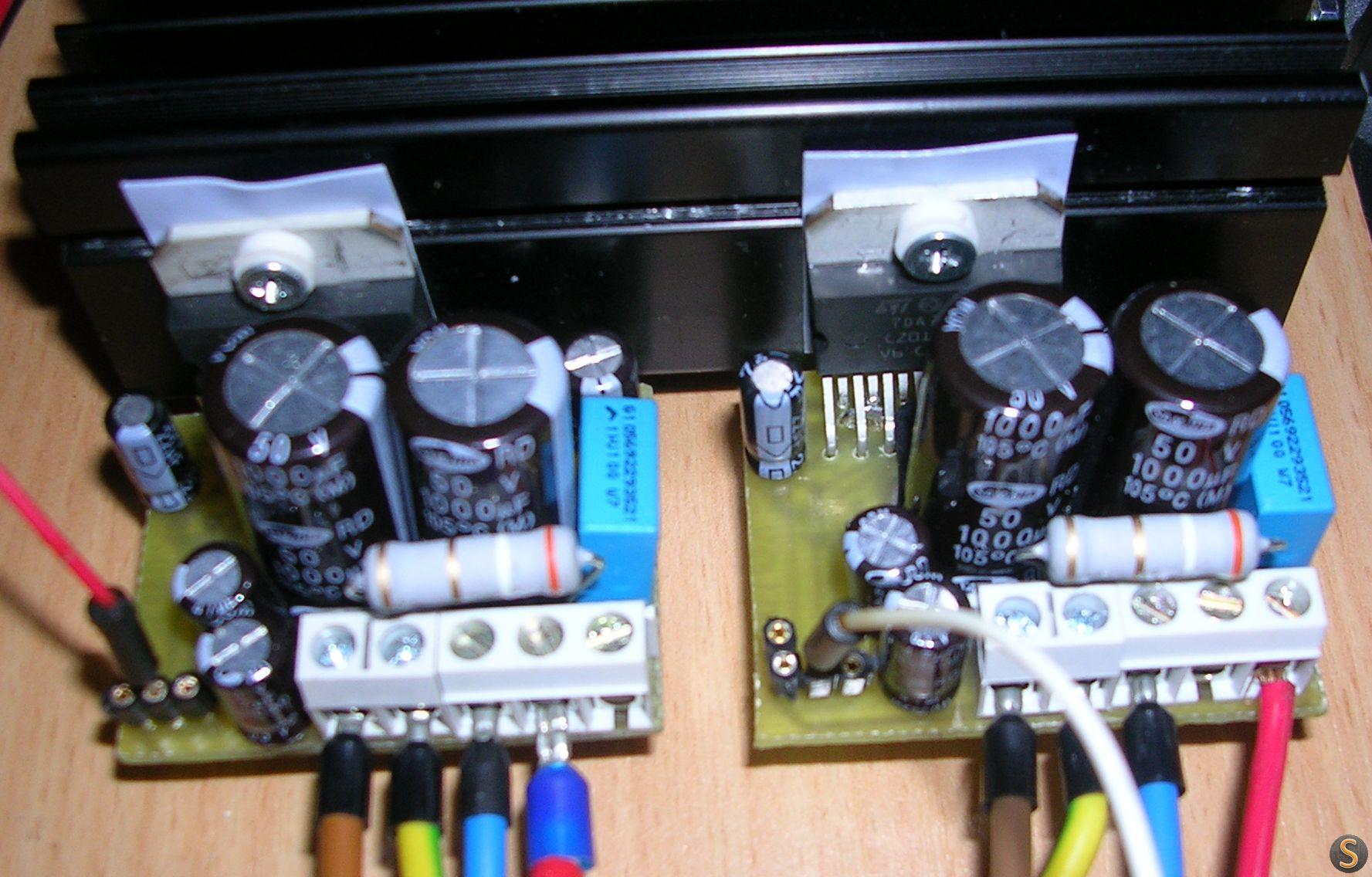

Closeup van de 2 pritjes met de TDA7293 op

Alle weerstandjes en dat soort zooi dat je mist zit uiteraard aan de onderkant (SMD).

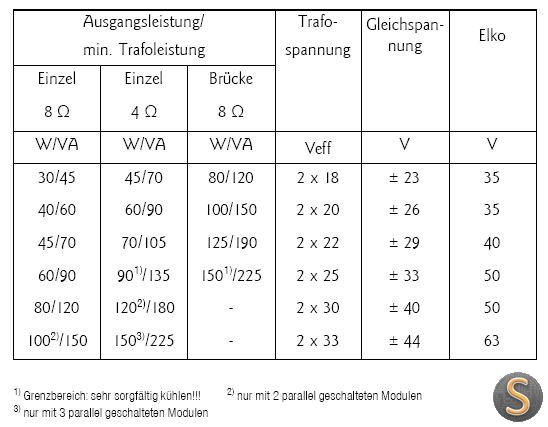

Tabel van voedingspanning VS outputpower/trafo Afkomstige van: ub-audio-shop.de/

Tijdens de test van hierboven op de foto zit op +/- 16V voedingsapnning. Dat moet +/- 33V gaan worden.

Door slim gebruikt te maken van de standby functie kun je plop geluiden bij het in- en uitschakelen van de versterker vermijden

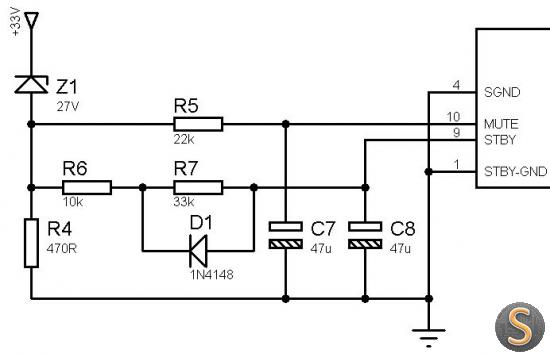

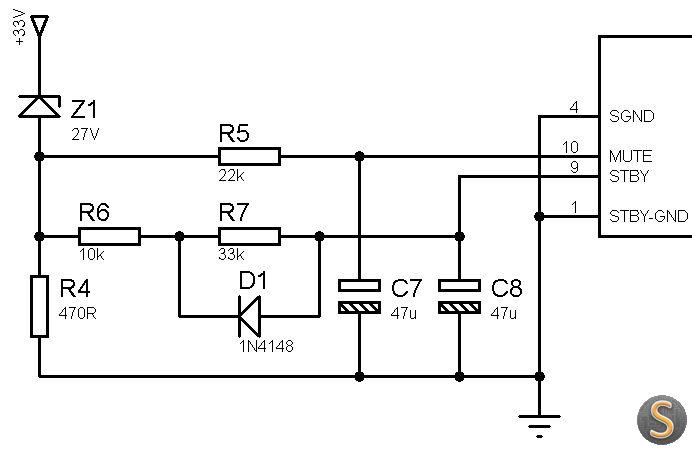

Anti-plop schakeling

Als de voedingsspanning lager is dan 27V (zenerspanning van Z1) doet het hele boeltje niet veel. Als de spanning dan nog stijgt, laden C7 & C8 stilaan op. C7 sneller dan C8 omdat de serieweerstand kleiner is. Als de spanning over C7 hoger wordt dan 2,5V komt de versterker uit standby. (De voedingsspanning is dan 29.5V) Iets later zal ook C8 tot 2,5 volt zijn opgeladen en komt de versterker uit mute, en de boel kan gaan lawaai maken. D1 speelt nu niet mee.

Als de versterker word afgezet daalt de voedingsspanning geleidelijk. Bij het ontladen speelt D1 wel mee. Deze overbrugt de weerstand R7 en op zie manier zal C8 sneller ontladen zijn dan C7. Dit zorgt ervoor dat de versterker eerst in mute komt en iets later in standby.

De versterker verbruikt in standby bijna niets meer (micro ampères...). Als je nu geen bleederweerstanden hebt, blijft er dus gezellig + en - 27V op de bufferelco's staan. Dat is samen meer dan 50V bij duizenden microfarads... dat kan nogal neige tikjes geven!

Deze wordt 19" breed 2U hoog.


Die hebben we nog niet.

Ook al heb ik de gemakkelijk weg genomen door een chipamp te nemen, ben ik tevreden over de geluidskwaliteit. Er zijn ook geen plop geluiden door slim te spelen met de Standby en Mute pinnen.

De versterker krijgt het audiosignaal dat mijn laptop uitspuugt, met daar tussenin een kabel van 5 meter. Deze kabel pikt wel dat storing op. Als het stil is, geen audiosignaal, dan hoor ik wat ruis uit de boxen komen. Maar het minste dat je een audiosignaal aanbied overheerst de muziek.
