Doelstellingen:
- Zelf printplaten kunnen maken
- LED lichtbak staat moderner dan klassieke UV TL lampen
- LEDs hebben veel branduren
[SUB=The building of]

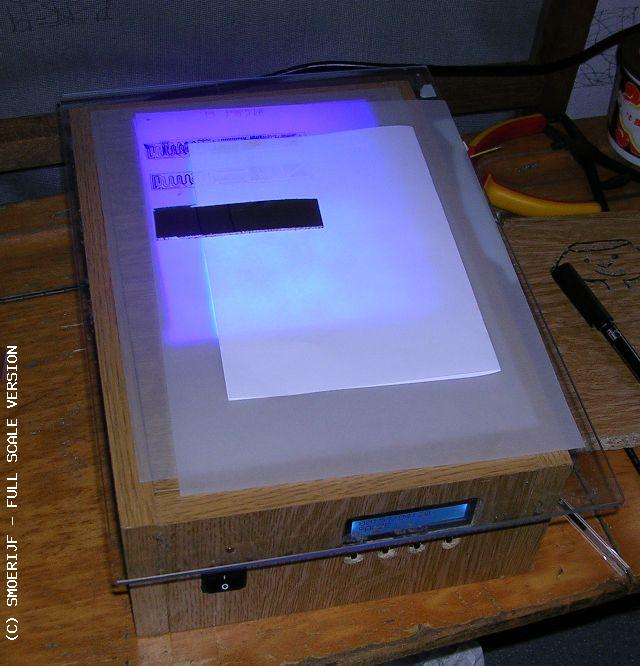

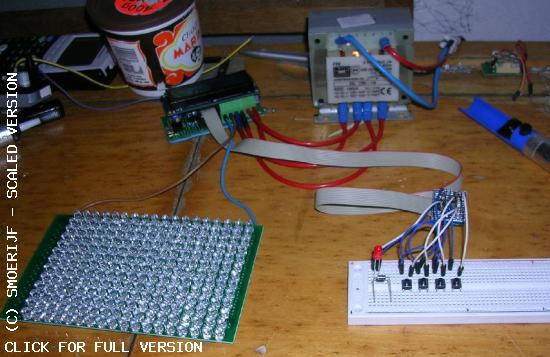

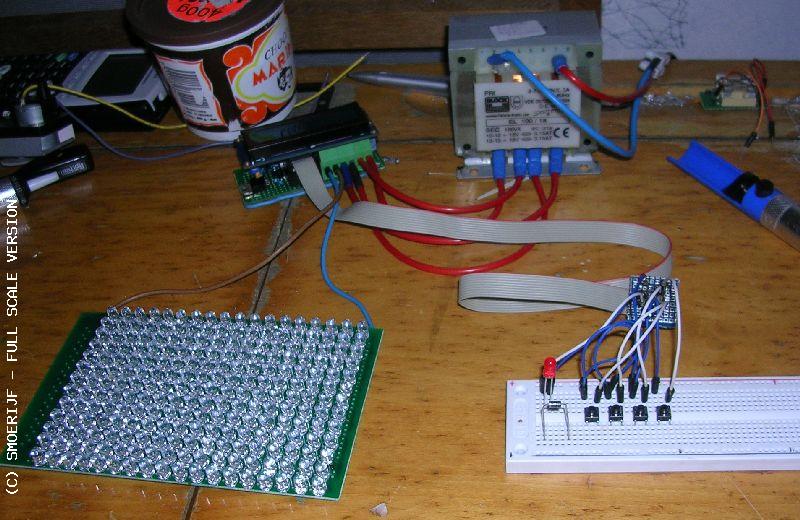

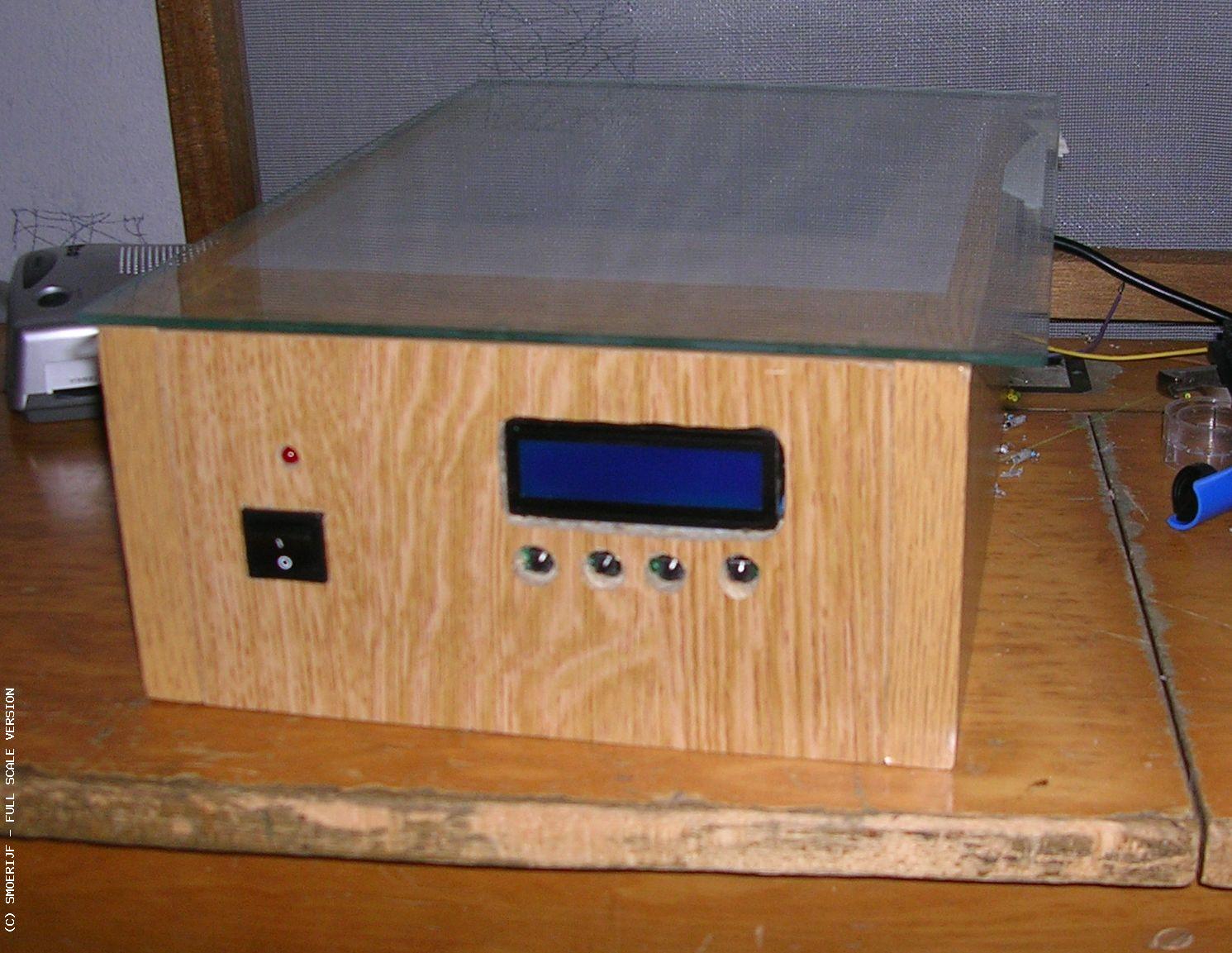

Geheel overzicht

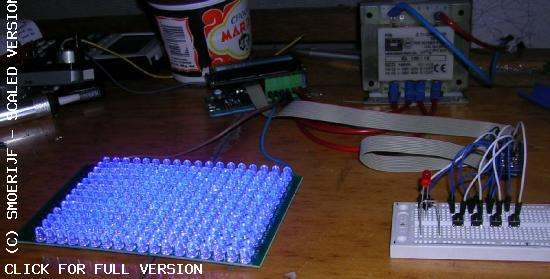

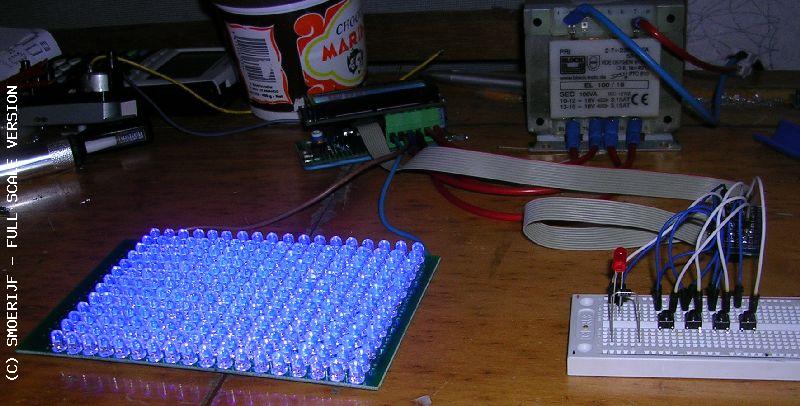

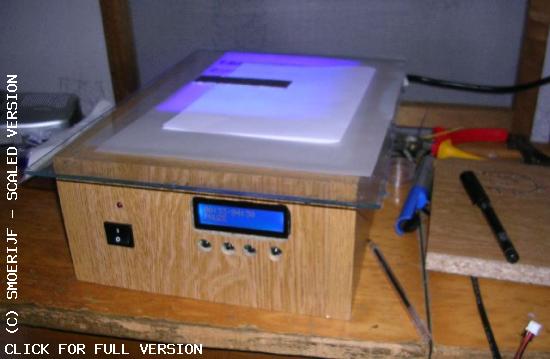

Ledjes aan, in de lichtbak komen in totaal 2 van zo'n printjes vol LEDs.

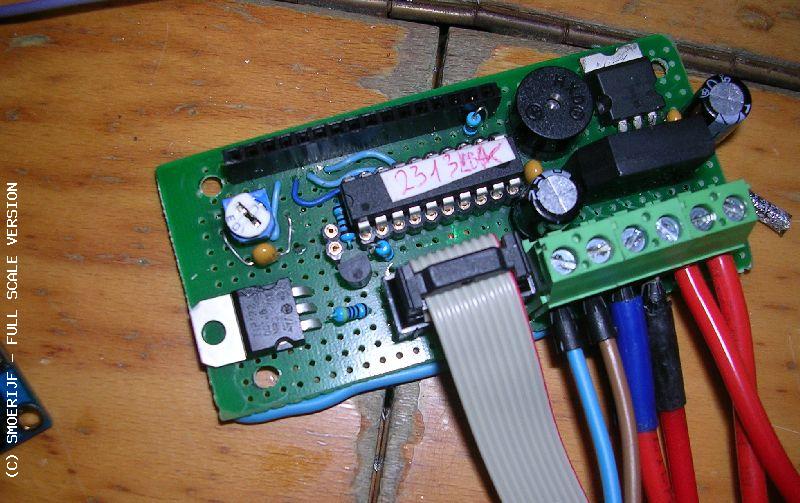

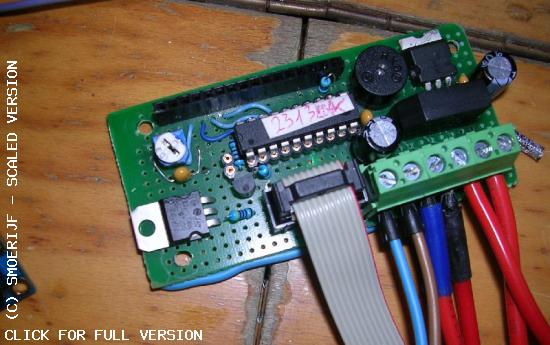

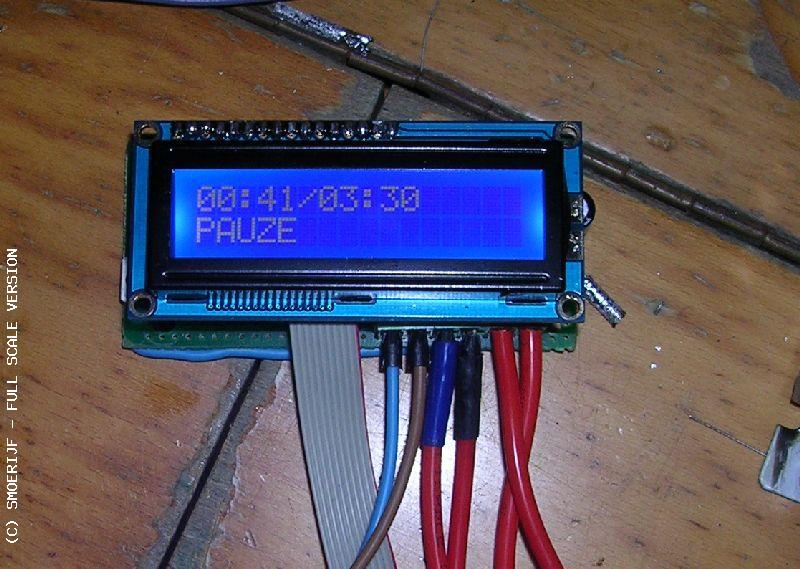

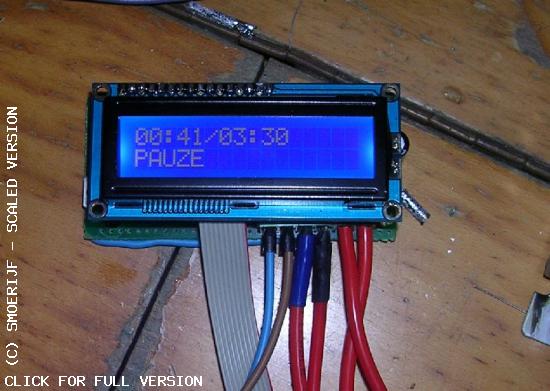

De elektronica/timer zonder de LCD erop

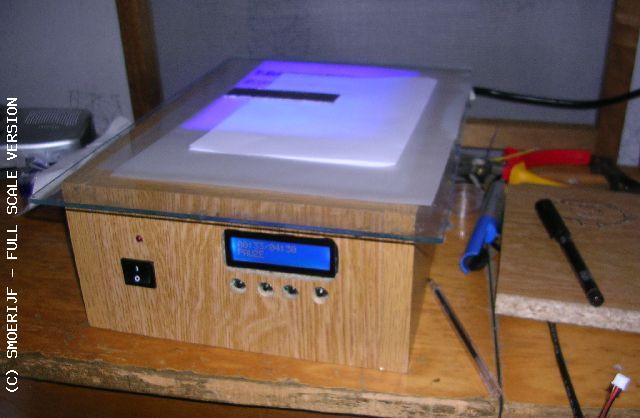

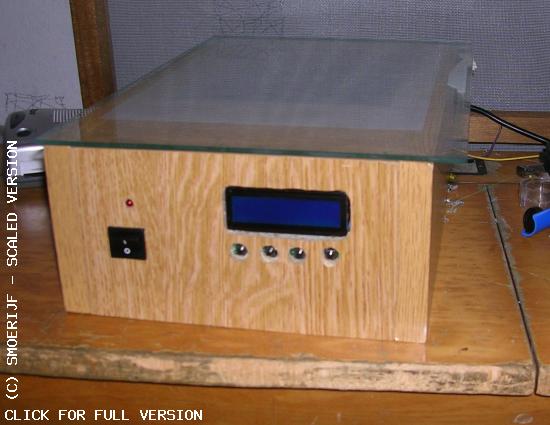

Ziet er goed uit (vind ik)

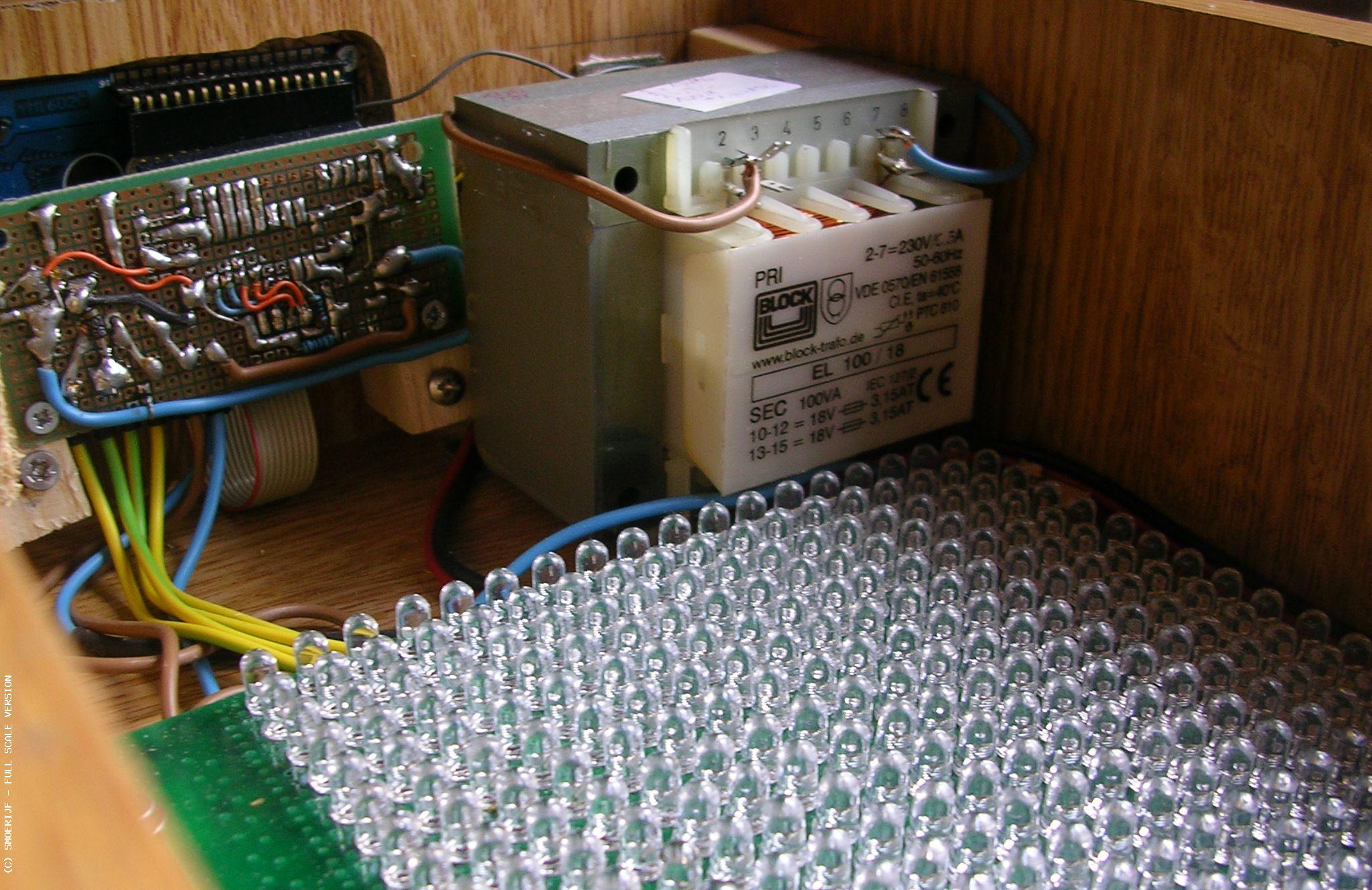

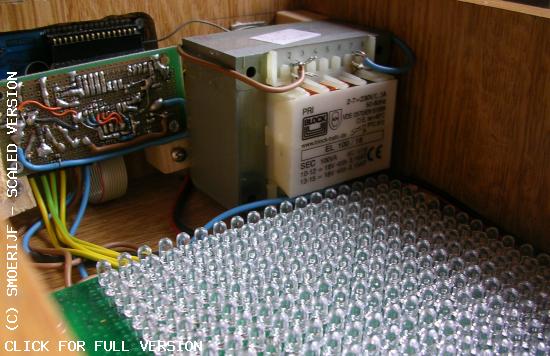

De binnenkant

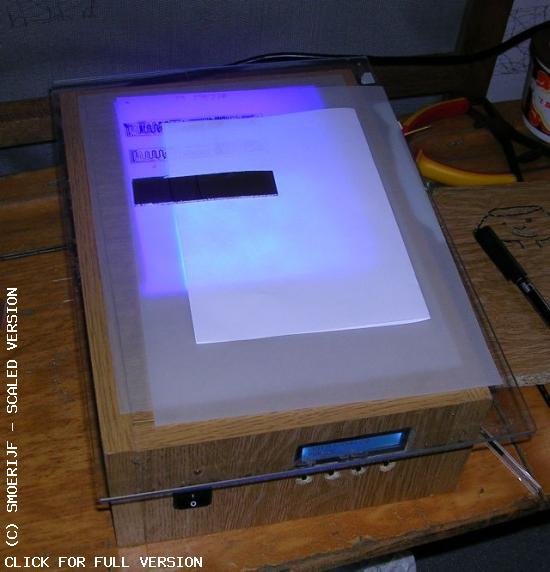

Het testprintje
Het testprintje

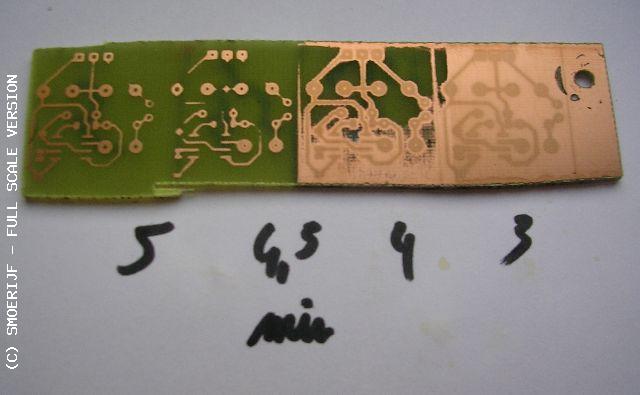

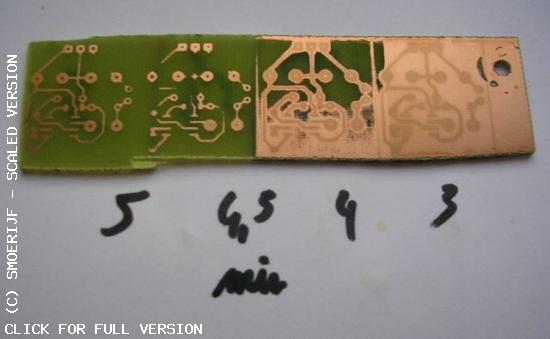

Het testprintje na het etsen.
Iets langer belichten kan geen kwaad zo te zien. Belichtingstijd is dus 5min - 5min 30s. Dit met Leds en kalkpapier. Zeker aanvaardbaar vind ik.
Ik heb de binnenkant bekleed met wit papier zoals Benadski voorstelde. Ik heb dus opnieuw een testprintje gemaakt met de volgende tijden: 3; 3,5; 4 en 4,5min. De print lijkt klaar op 4,5 min, dat is dus een tijdwinst van ongeveer een halve minuut.
Zou ik het schema van de timer kunnen krijgen?
Alvast bedankt
Hey, ik ben op het moment bezig dit project en die van Stynus een beetje te combineren (UV leds in een oude scanner).
Maar klopt het dat je hier de 200mcd leds voor gebruikt hebt? (http://www.samenkopen.net/action_order/74124135)
Ik wil de 2000mcd leds gebruiken, deze lijken me namelijk 10x zo efficiënt.
'k vond het ook al een beetje knap dat je 2x 234 leds gebruikt had, ik wil het eigenlijk met slechts 180 leds maken.
Welja, ik zie het wel als het af is...
Er zit een 100VA trafo in. Ik had berekent dat 50VA ook genoeg was, maar bij gebrek aan een 50VA ...
Verbruik maakt eigenlijk toch niets uit. Lichtbak staat nooit langer op dan 5min aan 1 stuk, in het slechts geval een paar keer per week.
Mooi lichtbakje! Die verbruikt wel wat zeker?
De temperatuur binnen is loopt inderdaad aardig op als het 5min heeft aangestaan.Voor een fan er bij in te zetten is het wat laat, ik kan wel eens tegen de zijkanten wit papier steken en zien wat het doet.
Leuke belichter, ziet er goed uit. Misschien de binnenkant nog effe wit maken, dat scheelt weer een minuutje (of twee) denk ik. En een fannetje in de kast maken natuurlijk om de LEDs koel te houden, dat scheelt ook belichtingstijd en je LEDs gaan langer mee.
